Усилители-распределители

Высококачественный усилитель-распределитель 1:10 сигнала S-video.

Входной сигнал распределяется по десяти идентичным выходным каналам, выведенным на 4­-контактные разъемы. Обычная область применения VM-­100YC - такие источники сигнала s­-Video, как видеомагнитофоны, камеры и т.д., однако при использовании адаптера для перехода на BNC он может применяться в качестве распределителя, усилителя сигнала композитного видео (1:10), использующего сигнал канала яркости «Y». Для некоторых применений или с целью наращивания системы можно воспользоваться сквозным выходным каналом в качестве 11-­го выхода. VM-­100YC может работать как самостоятельно, так и в сочетании с другими изделиями Kramer - такими, как звуковой усилитель­-распределитель VM­-11110xl или композитный усилитель-распределитель звука/видео VM­-10ARII. Для обычных режимов работы к изделию прилагается источник питания 12 В постоянного тока; дополнительный источник питания VA­-50P рассчитан на шесть устройств Kramer с питанием 12 В. VM­-100YC отличается прочностью и надежностью, размещён в 19” корпусе половинного размера, который может быть установлен в стойку с помощью набора RK-­80, позволяющего разместить два таких корпуса в стандартном 19”отсеке.

Двухрежимный усилитель-распределитель 1:10 композитных сигналов.

Устройство может работать либо как один усилитель-распределитель 1:10, либо как два раздельных 1:5. Выбор осуществляется кнопкой на передней панели. Кнопки на задней панели позволяют выбирать тип входа (открытый/закрытый) и включать эквивалентную нагрузку. На передней панели имеются регуляторы АЧХ и уровня сигнала. Проходные входы дают возможность интегрировать прибор в более крупные системы распределения. VM-1010 выпускается в надежном и прочном корпусе и может устанавливаться в стандартную стойку 19" (высота 1U).

Усилитель-распределитель 1:5 композитного видеосигнала.

Входы могут быть открытого или закрытого типа с привязкой к уровню черного или к уровню синхросигнала, что позволяет работать со всеми форматами видео. Позволяет распределять аналоговые и SDI сигналы видео. Полоса пропускания в 340 МГц и превосходные технические характеристики делают VM-1015 идеальным распределителем для любой видеосистемы.

Усилитель-распределитель 1:20 композитного видеосигнала.

Для работы с кабелями разной длины на передней панели расположены регуляторы усиления и контроля АЧХ для каждой группы из пяти выходов. Предусмотрена привязка к уровню черного и уровню синхросигнала, проходные входы для интеграции в разветвленные системы. Благодаря полосе пропускания в 350 МГц устройство может работать с сигналами высокого разрешения и SDI. VM-1021 выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19" стойку (занимаемая высота - 1U).

Высококачественный усилитель-распределитель 1:2 компонентного видео.

Имеет четыре отдельных канала. Каждый из них представляет собой широкополосный усилитель-распределитель 1:2 с проходным гнездом, которое расположено рядом с соответствующим входом. В конструкции предусмотрена функция буферизации. В обычном режиме устройство принимает компонентное видео (RGBS, Y, R-Y, B-Y и т.п.) и распределяет их на два выхода. Проходной вход позволяет с легкостью конфигурировать сложные системы, а также может быть использован в качестве третьего выхода. Все четыре канала способны работать раздельно, что позволяет использовать устройство в качестве четырех усилителей-распределителей для обработки композитного видео или сигналов другого формата. Благодаря полосе пропускания, превышающей 200 МГц, устройство является полностью прозрачным для сигналов высокого разрешения. Прибор выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота - 1 U).

Высококачественный усилитель-распределитель 1:4 компонентного видео.

Имеет четыре отдельных канала. Каждый из них представляет собой широкополосный усилитель-распределитель 1:4 с проходным выходом, который расположен рядом с соответствующими входами. В обычном режиме VM-1044 распределяет компонентное видео (RGBS, Y, R-Y, B-Y и т.п.), предварительно буферизировав их, на четыре выхода для передачи сигналов на мониторы, проекторы и иные приемные устройства. Все четыре канала также могут работать раздельно, что позволяет использовать VM-1044 в качестве четырех усилителей-распределителей для обработки композитного видео или сигналов другого формата. Благодаря полосе пропускания, превышающей 340 МГц, устройство является полностью прозрачным для видео и звука высокого разрешения. Kramer VM-1044 выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота - 1 U).

Высококачественный усилитель-распределитель 1:5 компонентного видео.

Позволяет одновременно распределять сигналы компонентного видео сигнала с одного источника на пять приемников. Прибор возможно сконфигурировать как распределитель для: композитного сигнала 4x1:5, S-Video 2x1:5, компонентный (RGBS или YUV) 1x1:5.
Основные особенности:

• - Широкая полоса пропускания видео усилителя 415 МГц
• - Предусмотрены раздельные регуляторы уровня сигналов -2…+6,1 дБ и компенсации АЧХ кабеля 0…+9 дБ (50 МГц)
• - Четыре канала распределения 1:5 с проходным входом и отключаемым терминатором
• - Совместим с HDTV
• - Прибор выполнен в корпусе высотой 1U для крепления в 19" стойку

Усилитель-распределитель 1:5 компонентного видео(разъемы BNC).

Имеет пять отдельных каналов, каждый из которых представляет собой широкополосный усилитель-распределитель 1:5. В конструкции предусмотрены проходные гнезда, которые расположены рядом с соответствующими входами, а также функция буферизации. В обычном режиме устройство принимает компонентные видео (RGBHV, RGBS, Y, R-Y, B-Y и т.п.) и распределяет их на пять выходов для дальнейшей передачи на мониторы, проекторы и подобные приборы. Кроме этого все пять каналов могут работать раздельно, что позволяет использовать VM-1055 в качестве пяти усилителей-распределителей для композитного видео или сигналов другого формата. Благодаря полосе пропускания, превышающей 300 МГц, устройство является полностью прозрачным для сигналов высокого разрешения. Прибор выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота - 1 U).

Усилитель-распределитель 1:10 композитного видео и небалансного стерео.

Предусмотрен выбор типа связи для видео по постоянному или переменному току. Усилитель оснащен проходными каналами для каскадного подключения устройств.

Усилитель-распределитель 1:10 сигнала SDI или HD-SDI.

Усилитель выполняет перетактирование и компенсацию АЧХ сигнала.
Основные особенности:

• - Поддерживает стандарты SDI SMPTE 259M, SMPTE 344M и HD-SDI SMPTE 292M
• - Поддерживает HDTV
• - Автоматический выбор разрешения 8 или 10 бит
• - Поддерживает передачу данных: 143, 177, 270, 360, 540, 1483,5, 1485 Мбит/с
• - Оснащен проходным каналом для дальнейшего каскадирования
• - Прибор выполнен в корпусе высотой 1U для крепления в стандартную 19" стойку

Усилитель-распределитель 1:10 сигналов SDI, HD-SDI и HD-SDI 3G .

Прибор имеет один вход, сигнал с которого после перетактирования и компенсации потерь распределяется на десять идентичных выходов.
Основные особенности:

• - максимальная скорость передачи данных 3 Гбит/с
• - работа с сигналами форматов SDI, HD-SDI и 3G HDSDI
• - использование технологии Kramer re-Klocking™ & Equalization для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - светодиодные индикаторы разрешения входного сигнала (HD-SDI или SDI)
• - проходной вход
• - стандартный корпус для установки в 19-дюймовую стойку, высота 1U (в комплект входят монтажные уголки)

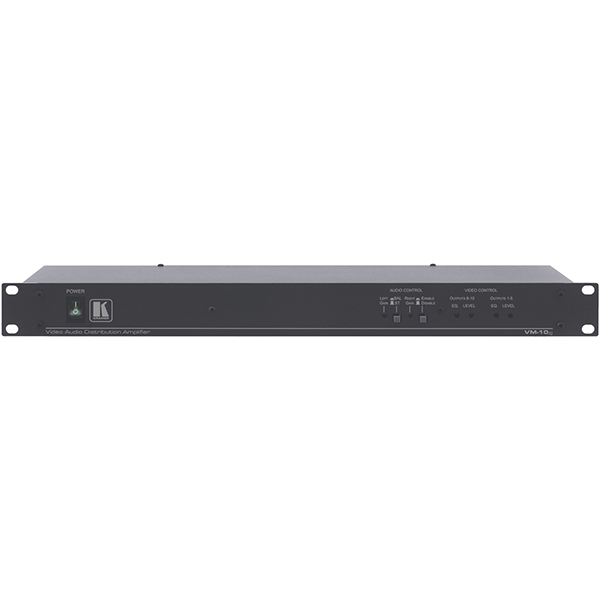

Усилитель-распределитель 1:10 видео и звука студийного качества.

В устройстве имеются параллельные видео и аудио стерео входы, каждый из которых распределяется на 10 выходов. С помощью переключателя на передней панели можно выбрать тип аудиосигнала - несимметричное стерео или балансное моно. С помощью подстроечных элементов на передней панели также можно отрегулировать выходные уровни аудио и видеосигналов и компенсацию потерь в видеокабеле. Видео выходы  разделены на группы по 5 выходов, при этом для каждой группы можно индивидуально подстроить уровень и отрегулировать компенсацию потерь в кабеле, получая таким образом различные настройки для разной длины кабеля. Устройство является усовершенствованием промышленной рабочей модели VM-10ARII с повышенной полосой пропускания - с 224 МГц до более чем 360 МГц, обеспечивая таким образом абсолютную прозрачность для высокочастотных сигналов, таких как компонентное видео, RGB, HDTV и т.д. Несколько устройств VM-10xl можно соединить в цепочку через входы разветвления. Максимальная универсальность достигается тем, что видеовыходы  могут быть как открытые, так и закрытые (это выбирает пользователь). Устройство имеет надежный прочный корпус, занимающий одну высоту в стандартной профессиональной монтажной 19” стойке.

Усилитель-распределитель 1:10 композитного видео, S-video и звука.

Распределяет входной сигнал на 10 идентичных выходов для дальнейшей передачи на мониторы, проекторы и т.п. VM-10YCxl является двухформатным устройством с разъемами BNC для композитных видеосигналов и разъемами 4-pin для S-video. Он позволяет одновременно распределять композитные и S-video сигналы, а также осуществлять преобразование сигнала Y/C в композитный и наоборот. Это дает возможность распределять входной композитный сигнал сразу на 10 композитных и 10 Y/C выходов. Аналогичным образом входной сигнал в формате Y/C может быть распределен на 10 композитных и 10 Y/C выходов. Каждый из композитных и Y/C входов имеет дополнительный конвертируемый выход (дополнительный Y/C выход для композитного видео и дополнительный композитный выход для сигнала Y/C). Таким образом, даже если аппарат работает в режиме "два неконвертирующих усилителя-распределителя", имеется дополнительный конвертируемый выход для мониторинга. На задней панели расположены переключатели для выбора типа входа (открытый или закрытый), а также кнопка для включения эквивалентной нагрузки. Благодаря полосе пропускания в 370 МГц устройство является полностью прозрачным для видео- и аудиосигналов. VM-10YCxl выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19" стойку, занимая по высоте 2U.

Двухрежимный усилитель-распределитель 1:10 звуковых сигналов.

Имеет оптимальные технические характеристики, большую функциональную гибкость и более удобную панель управления, чем предыдущая модель VM-1110. Может работать как одиночный распределитель моно сигнала 1:10, либо как два раздельных распределителя стерео сигнала 1:5. Выбор режима осуществляется при помощи кнопок на передней панели. Каждый режим дает возможность формировать идентичные выходные сигналы для различных студийных и эфирных систем. Новейшие схемы усилительных каскадов Bi-Fet, а также буферный каскад на дискретных элементах позволяют отнести VM-1110xl к разряду первоклассных устройств. Благодаря активным схемам и отсутствию трансформаторов устройство является полностью прозрачным элементом на пути прохождения звука. VM-1110xl выполнено в надежном и прочном корпусе и может устанавливаться в стандартную 19" стойку (занимаемая высота - 1 U).

Двухрежимный усилитель-распределитель 1:20 симметричного аудио.

Отличается хорошими техническими характеристиками, большой функциональной гибкостью и удобной панелью управления. Устройство может работать как одиночный распределитель, усилитель звукового стереосигнала 1:10 либо как два раздельных распределителя, усилителя звукового моносигнала 1:20 (режим выбирается переключателем на передней панели). VM-1120 распределяет входной сигнал на десять идентичных выходов. Идеально подходит для различных студийных и вещательных систем. Новейшие схемы усилительных каскадов Bi-Fet и мощный буферный каскад на дискретных элементах позволяют отнести VM-1120 к разряду первоклассных устройств. Благодаря активным схемам и отсутствию трансформаторов устройство является полностью прозрачным элементом на пути прохождения аудиосигналов. VM-1120 выполнен в надежном и прочном корпусе и может устанавливаться в стандартную 19" стойку (занимаемая высота - 1 U).
