Усилители-распределители

Усилитель DSP IPD-Hub 2 предоставляет разработчикам и установщикам опцию на основе IP для традиционных распределенных аудиосистем на 70 В / 100 В в небольших и средних пространствах. IPD-Hub 2 использует продукты конечных точек аудио Attero Tech Axiom и использует инфраструктуру Dante для гибкого распределения звука. Усилитель укомплектован локальными и Dante входами, а также локальным и сетевым управлением для удовлетворения требований к коммерческим аудиоподключениям во многих помещениях, таких как мелкие и средние магазины, бары, рестораны, гостиничный бизнес, спа-центры, учебные заведения и многое другое.

Выходная мощность при 40 Вт PoE составляет 12 Вт на канал.

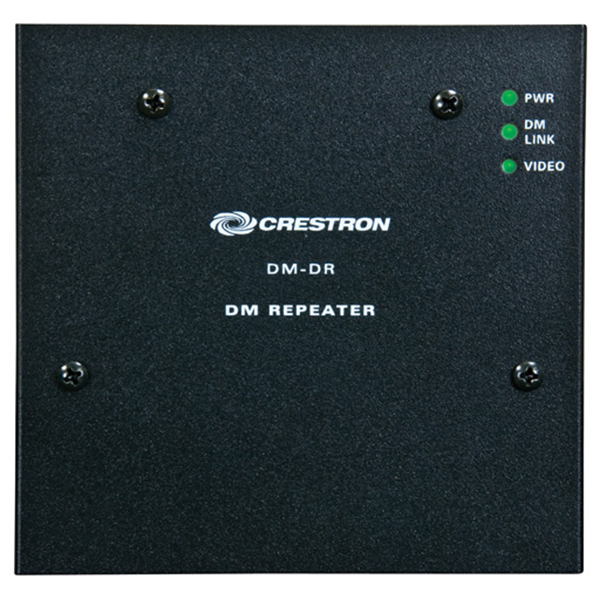

Повторитель сигналов, передаваемых через интерфейс DigitalMedia.

Эффективность повторителя зависит от разрешения передаваемого видеосигнала. Максимальное расстояние передачи сигнала по интерфейсу DigitalMedia с использованием повторителей - 137 м. Питание прибора осуществляется по интерфейсу DMNet с базового устройства системы DigitalMedia, внешние источники питания не поддерживаются.
Внимание! Для передачи сигнала на максимальное расстояние может потребоваться два прибора DM-DR. Для организации подключения требуются оригинальные кабели Crestron DM-CBL.

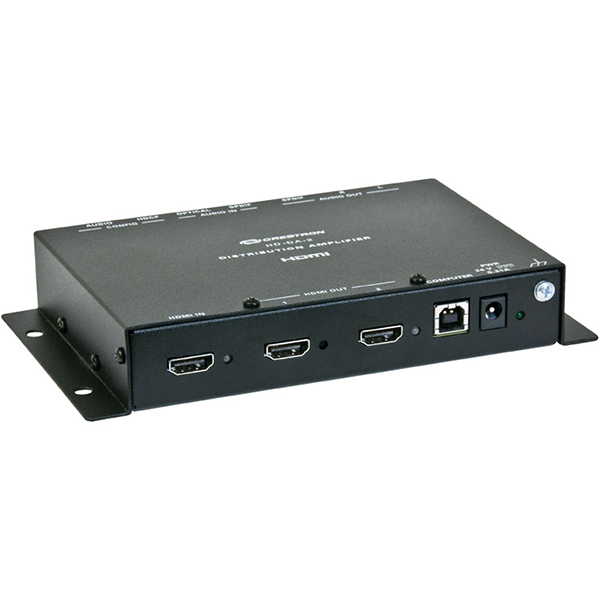

Усилитель-распределитель 1:2 HDMI/DVI с поддержкой HDCP, 3D и Deep Color.

Позволяет распределять сигналы HDMI, в том числе защищенные HDCP, или видеосигналы интерфейса DVI с одного источника на два приемника одновременно или подключить источник сигнала HDMI к приемнику видеосигнала и отдельному звуковому процессору. Подключение к интерфейсу DVI выполняется с помощью переходника (поставляется отдельно). HD-DA-2 поддерживает сигналы HDMI максимальным разрешением 1080p60 с 3D, Deep Color и встроенным многоканальным аудио Dolby Digital Plus, Dolby TrueHD, DTS-HD High Res, DTS-HD Master Audio, PCM 7.1, а также сигналы компьютерной графики разрешением до 1920x1200, 60 Гц.
Де-эмбеддер аудиопотока HDMI
В дополнение к двум выходным портам HDMI HD-DA-2 также оборудован одним выходным портом интерфейса S/PDIF и одним выходом аналоговых стереофонических аудиосигналов. Прибор позволяет извлекать аудиопоток из сигнала HDMI для подключения усилителя, акустической системы или приемника, не оснащенных HDMI портом. Порт S/PDIF поддерживает до семи каналов объемного звука, аналоговый выход поддерживает только стереофонические аудиосигналы.
Эмбеддер аудиосигнала в сигнал HDMI
HD-DA-2 также оборудован входными оптическим и коаксиальным портами интерфейса S/PDIF. Один любой входной S/PDIF порт может быть использован для эмбеддирования поступающего на него аудиосигнала в сигнал HDMI и замещения существующего аудиопотока сигнала интерфейса. При использовании соответствующего переходника входной порт HDMI позволяет принимать видеосигналы интерфейса DVI или DisplayPort. Прибор способен преобразовывать два сигнала - интерфейсов DVI/DisplayPort и S/PDIF - в один сигнал HDMI.
Распределитель аудиосигнала 1:4
Все выходные порты устройства могут использоваться одновременно. Количество каналов аудиосигналов, выводимых на каждый выходной порт, в том числе в составе сигнала HDMI, одинаково и равно максимальному количеству каналов, поддерживаемых всеми выбранными портами. К примеру, если используется выход аналоговых стереофонических аудиосигналов, который не поддерживает более двух каналов аудио, аудиопоток интерфейса HDMI и сигнал S/PDIF также будут содержать только два канала. Если через интерфейс S/PDIF выводится аудиосигнал формата Dolby Digital или DTS 5.1, то количество каналов аудиопотока интерфейса HDMI также не будет превышать шесть, аналоговый выход должен быть отключен. Для поддержки восьмиканального звука - кодеков Dolby TrueHD или DTS-HD Master Audio - дополнительные выходы аудиосигналов должны быть отключены.
Надежное и простое в настройке решение
Конфигурирование HD-DA-2 в любой инсталляции заключается всего лишь в установке переключателей на корпусе прибора в нужное положение. Таким образом задаются параметры блока EDID, порт источника входящего и параметры исходящего аудиосигнала. При соединении по интерфейсу HDMI источник сигнала считывает блок EDID (Extended Display Identification Data или расширенный набор данных идентификации дисплея) устройства отображения или звукового процессора, из которого получает информацию о поддерживаемых устройством разрешениях и форматах аудиосигнала. Эта информация позволяет источнику подобрать оптимальную конфигурацию сигнала HDMI для передачи на устройство. HD-DA-2 оснащен расширенным набором средств для работы с EDID, позволяя вручную выбирать, какое из подключенных устройств предоставляет блок EDID источнику сигнала. Прибор также способен автоматически определять оптимальное разрешение и параметры аудиопотока, которые поддерживают оба устройства, подключенные к выходным HDMI портам. HD-DA-2 позволяет задавать параметры аудиопотока вручную, в том числе ограничивать количество каналов аудио, независимо от содержимого блока EDID.
Усилитель-распределитель также поддерживает функцию искусственного ограничения максимального числа используемых ключей HDCP. Это позволяет избежать автоматического отключения источника HDMI сигнала при попытке превысить максимально поддерживаемое источником количество устройств отображения.

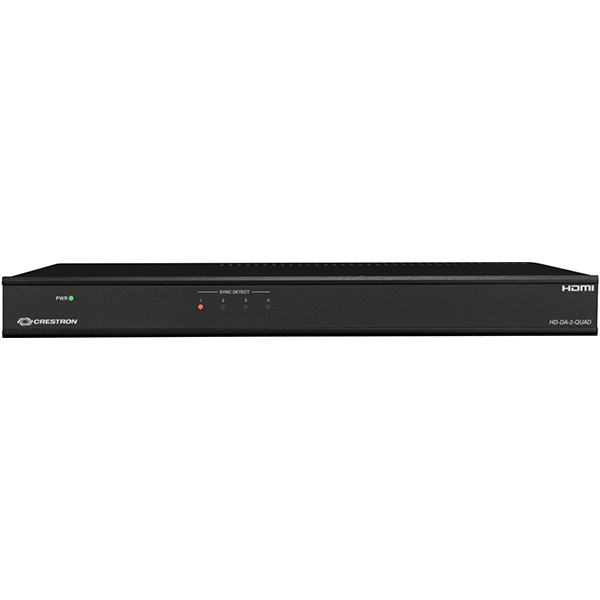

Четырехканальный усилитель-распределитель 1:2 сигнала HDMI.

Прибор позволяет подключить до четырех источников сигнала интерфейса HDMI и распределить каждый сигнал на два приемника одновременно. Коммутация сигналов не выполняется. Поддерживает сигналы HDMI, защищенные HDCP, максимальным разрешением 1080p60 с 3D, Deep Color и встроенным многоканальным аудио Dolby Digital Plus, Dolby TrueHD, DTS-HD High Res, DTS-HD Master Audio, PCM 7.1, а также сигналы компьютерной графики разрешением до 1920x1200, 60 Гц.
Совместимость с ПК
Помимо всех существующих форматов HDTV, HD-DA-2-QUAD также распределяет сигналы интерфейсов DVI и DisplayPort. Подключение осуществляется через входные порты HDMI с помощью соответствующих переходников. К выходным портам HDMI аналогичным образом могут быть подключены приемники сигналов интерфейса DVI.
Управление форматами с помощью эмулятора блока EDID
При соединении по интерфейсу HDMI источник сигнала считывает блок EDID (Extended Display Identification Data - расширенный набор данных идентификации дисплея) устройства отображения или звукового процессора, из которого получает информацию о поддерживаемых устройством разрешениях и форматах аудиосигнала. Эта информация позволяет источнику подобрать оптимальную конфигурацию сигнала HDMI для передачи на устройство. В случае, если к источнику сигнала HDMI подключены два устройства отображения, например, через усилитель-распределитель HD-DA-2-QUAD, и одинаковый сигнал будет передаваться на оба, то источник должен выбрать, для отображения на каком из этих устройств сигнал должен быть оптимизирован. Если подключенные дисплеи поддерживаемые наборы параметров сигналов на дисплеях различны, может возникнуть проблема. HD-DA-2-QUAD позволяет избегать конфликта форматов, определяя оптимальную совокупность параметров видеосигнала - разрешения, частоты кадров, разрядности и формата аудио, - которая поддерживается всеми подключенными устройствами отображения. Поэтому нет необходимости выполнять сложное конфигурирование параметров сигнала для всех подключенных дисплеев - HD-DA-2-QUAD делает это автоматически с помощью эмулятора блока EDID.
Управление ключами HDCP
Так как HD-DA-2-QUAD поддерживает систему защиты HDCP, он автоматически становится совместимым со всеми существующими и будущими сигналами высокой четкости. Проигрывание видео высокого разрешения, как правило, требует от устройств воспроизведения и отображения поддержки HDCP - системы защиты содержимого от нелегального копирования. Чтобы защищенный HDCP сигнал мог быть воспроизведен, все устройства в системе распределения сигналов должны быть HDCP совместимыми.
Для проигрывания защищенного содержимого источник сигнала должен проверить принимающее устройство на наличие цифрового ключа, который подтверждает соответствие устройства требованиям HDCP, и отправить ему собственный ключ. Каждый источник сигнала HDMI имеет ограничение на количество устройств, на которые он может передавать защищенный сигнал одновременно. Это ограничение определяется числом доступных ему ключей HDCP. Производители проигрывателей и поставщики услуг редко делятся информацией о количестве ключей, доступных конкретному HDCP устройству. При этом превышение ограничения на число подключенных дисплеев во время эксплуатации приводит к тому, что проигрыватель автоматически выключается.
Использование HD-DA-2-QUAD совместно с программным обеспечением Crestron Toolbox позволяет проверить возможности каждого проигрывателя и построить надежную систему распределения сигналов HDMI с учетом этих возможностей.
Обнаружение синхросигнала
На лицевой панели HD-DA-2-QUAD расположены 4 индикатора наличия или отсутствия совместимого цифрового сигнала для каждого входного порта HD-DA-2-QUAD.
Данный усилитель-распределитель рекомендован производителем к использованию совместно с видеопроцессором Crestron DVPHD. Один из двух выходных портов каждого из блоков HD-DA-2-QUAD может быть использован для подключения источника сигнала к входному порту DVPHD, второй - для подключения к звуковому процессору. Таким образом HD-DA-2-QUAD фактически добавляет DVPHD 4 проходных порта.

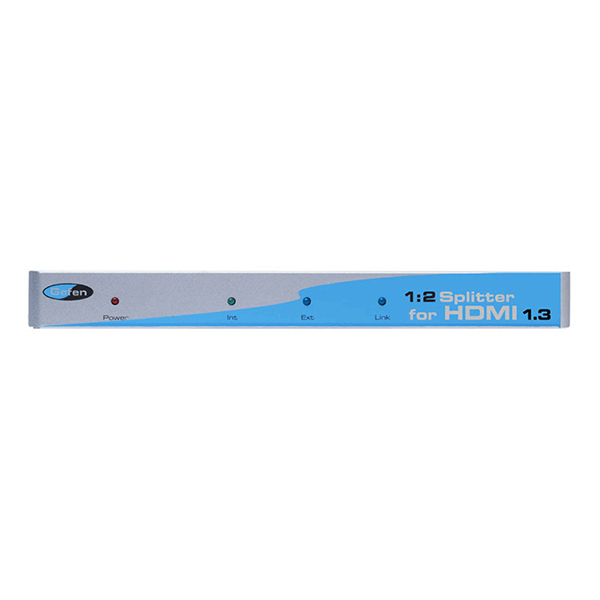

Усилитель-распределитель 1:2 сигналов интерфейса HDMI 1.3.

Поддерживает сигналы компьютерной графики разрешением до 1920x1200 или форматы высокой четкости до 1080p (12 разрядная глубина кодирования цвета). Для получения большего числа выходов распределители можно включать каскадно.
Основные особенности:

• - Позволяет распределять сигнал с одного HDMI источника на два выхода одновременно
• - Поддерживает сигналы с разрешениями до 1080p (12 битная глубина цвета), 1920x1200
• - Совместим с HDMI 1.3 спецификацией, поддерживает цветовой стандарт xvYCC, аудио форматы Dolby TrueHD и DTS HD Master Audio, синхронизацию аудио и видео Lip-Sync, передачу CEC
• - Предусмотрена возможность использования внутреннего EDID блока или чтение с устройства, подключенного к первому выходу
• - Поддерживает HDCP
• - Можно использовать в качестве распределителя для DVI-D сигналов, при использовании соответствующих переходников

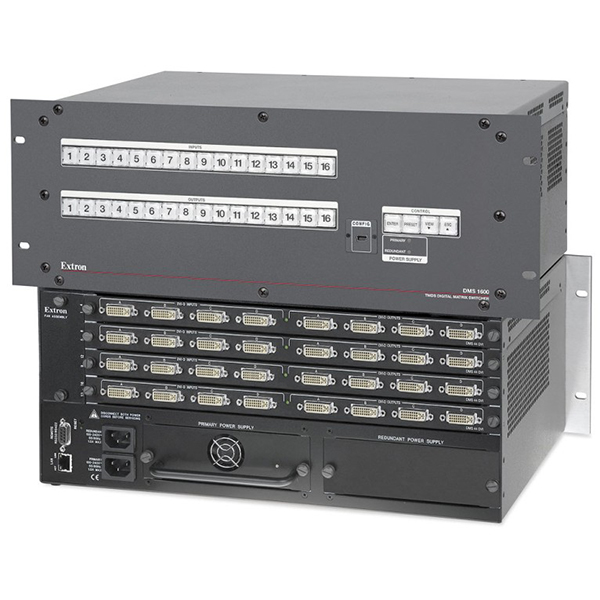

Модульный матричный коммутатор для сигнала DVI с EDID.

Объединяет простоту и надежность матричного коммутатора с фиксированными входами / выходами вместе с удобством и гибкостью модульного матричного коммутатора. В корпус, размером в 4U можно вставить любую комбинацию матричных плат DVI. Доступные 4-портовые платы ввода и вывода могут быть использованы независимо или совместно, предоставляя различные комбинаций входов/ выходов для выбора схемы коммутации, от 4х4 до 16х16. DMS 1600 идеальны для широкого спектра задач, требующих коммутации цифровых видеосигналов высокого разрешения без поддержки защиты от копировании.

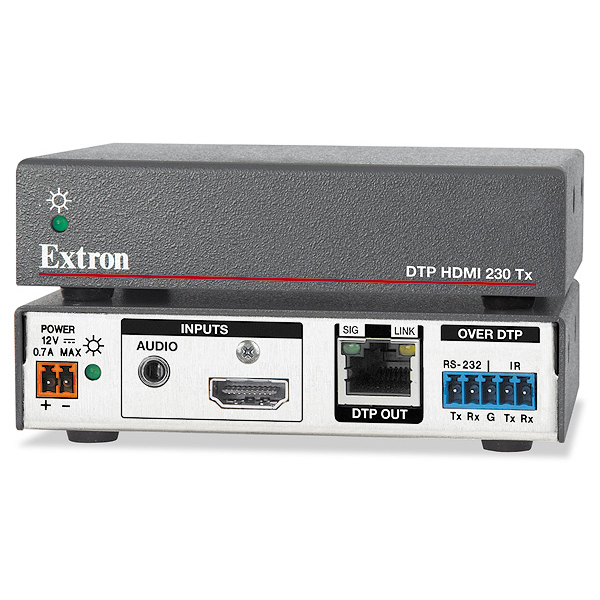

Передатчик HDMI, аудио, двунаправленного RS-232 и ИК сигнала.

Обеспечивает надежную передачу сигнала HDMI на большое расстояние с поддержкой Deep Color до 12-бит и CEC, а также HDCP. DTP HDMI 230 упрощает подключение аналоговых и цифровых аудио-сигналов. DDC связи EDID и HDCP постоянно поддерживают связь между источником и дисплеем, что обеспечивает прямую совместимость и оптимальную передачу сигнала между устройствами. Можно использовать в HDMI коммутации и распределять видео в различные удаленные источники. Компактные габариты позволяют монтировать под стол или за источником.

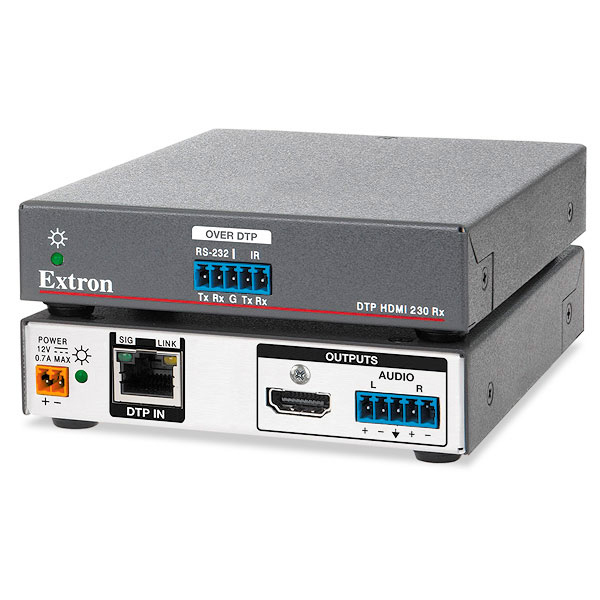

Приемник HDMI, аудио, двунаправленного RS-232 и ИК сигнала.

Обеспечивает надежную передачу сигнала HDMI на большое расстояние с поддержкой Deep Color до 12-бит и CEC, а также HDCP. DTP HDMI 230 упрощает подключение аналоговых и цифровых аудио-сигналов. DDC связи EDID и HDCP постоянно поддерживают связь между источником и дисплеем, что обеспечивает прямую совместимость и оптимальную передачу сигнала между устройствами. Позволяет одновременно по одному кабелю витой пары передавать двунаправленный RS-232 и ИК-сигнал от системы управления, позволяя дистанционно управлять источником или дисплеем. Кроме того, устройство может удаленно питаться по витой паре, позволяя питаться двум устройствам от одного внешнего источника питания.

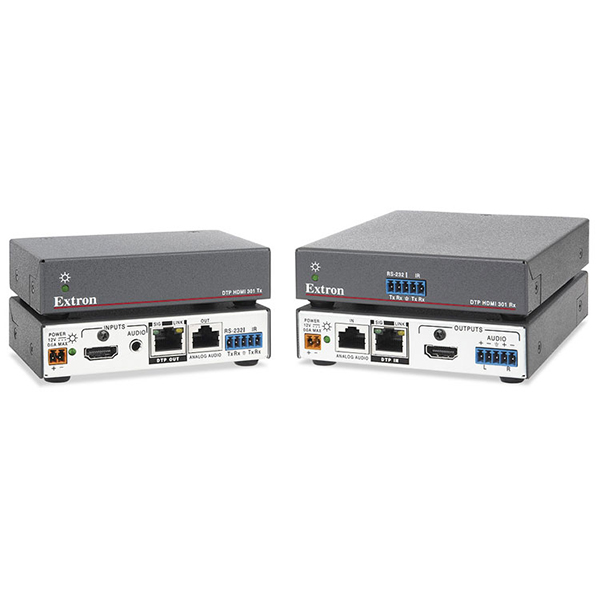

Удлинитель HDMI сигнала по витой паре на большие расстояния.

Представляет собой комплект из передатчика и приемника для передачи на длинные дистанции видеосигнала HDMI, эмбедированного аудио, а также двунаправленных сигналов управления по одному кабелю типа CAT 5. Для обеспечения дополнительной универсальности и удобства возможна передача раздельных аналоговых стереофонических аудио сигналов по второй витой паре. Удлинитель совместим с HDMI 1.3 и способен передавать сигналы 1080p/60 Deep Color и 1920x1200 на расстояние до 100 м. Аналоговый стерео аудио сигнал можно передать по второй витой паре отдельно. Дополнительно передатчик снабжен DVI выходом для подключения локального монитора. Возможно дистанционное питание устройства.

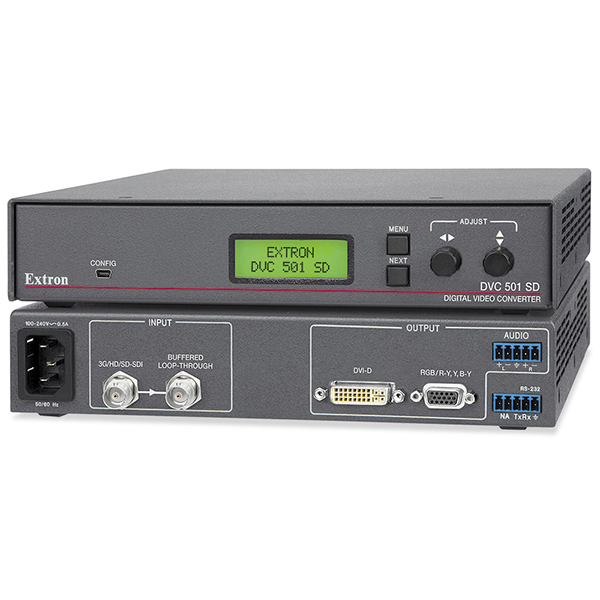

Конвертер SDI в DVI-D и RGB/компонентный сигналы.

Конвертирует SDI, HD-SDI и 3G-SDI последовательные цифровые видеосигналы в DVI-D и аналоговый RGB или компонентный видео формат. Обеспечивает автоматическое выравнивание входных сигналов, извлечение аудиосигнала AES3 и контроль по шине RS-232. Подходит для профессионального использования, включая телевизионное производство, медицинскую визуализацию, армейские проекты, для трансляции прямого эфира - везде, где необходима коммутация SDI сигнала от источников вещательного типа для профессионального или потребительского уровня дисплеев и систем распределения сигналов, которые принимают только DVI или аналоговые сигналы.

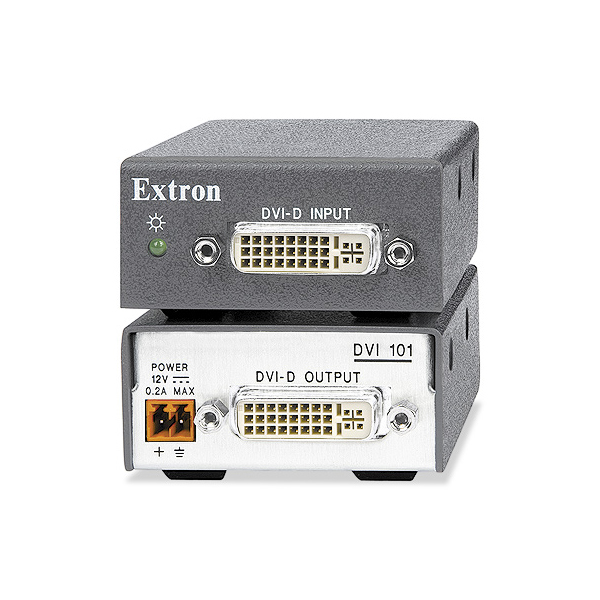

Кабельный эквалайзер для передачи сигналов DVI-D/HDMI.

Решение для передачи сигналов DVI на расстояния выше 5 метров, указанных в спецификации с использованием стандартных видов кабеля DVI. Подключается к одному концу длинного (до 60 метров) DVI- кабеля. Осуществляют активную компенсацию для обеспечения оптимального качества изображения HDTV сигналов до 1080p/60 и сигналов компьютерного видео высокого разрешения до 1920х1200.

Основные характеристики:

- Передача сигналов DVI-D/HDMI по DVI кабелю на расстояния до 60 метров с разрешением до 1080p/60 HDTV и 1920x1200
- Поддержка DDC и защита от копирования-HDCP
- Светодиодный индикатор наличия входного сигнала и питания
- Не требует внешнего питания на коротких дистанциях

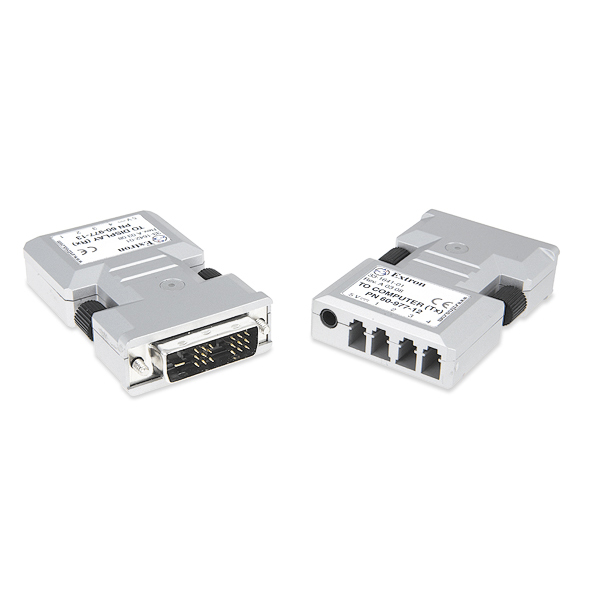

Оптоволоконный приемопередатчик для сигнала DVI.

Это комбинация из приемника и передатчика, предоставляющая эффективное решение для передачи сигналов DVI-D (Single Link) на расстояние, значительно превышающее 5 метров стандартных кабелей DVI. Использует полностью цифровую технологию сжатия за счет нулей для передачи компьютерного видео разрешением до 1920х1200, включая HDTV 1080p/60 с точностью до пикселя. Передает сигналы DVI-D по четырем многомодовым оптоволоконным кабелям на расстояние до 500 метров.

Регенератор для одноканальных сигналов DVI-D.

Восстанавливает синхронизацию и придаёт форму искаженных или зашумленных сигналов DVI. Помогает подавить шумы и сократить уровень дрожания сигнала на выходе источника, гарантируя качественный, стабильный цифровой сигнал.

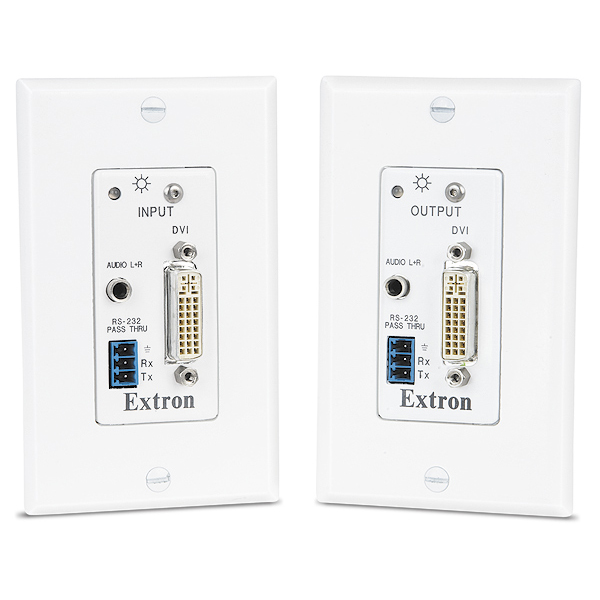

Удлинитель DVI/HDMI с аудио - настенная панель Decora®.

Набор из приемника и передатчика для установки в панели Decora. Позволяет осуществлять передачу сигналов DVI и HDMI на расстояния, значительно перевышающие максимальные 5 метров для стандартных типов кабеля DVI. Может принимать и передавать сигналы управления ИК или RS-232
Основные характеристики:
- Передача DVI-D/HDMI и RS-232 используя 2 кабеля CAT 5
- Поддержка 720p, 1080i и XGA (1024x768) сигналов на расстояниях до 60 метров, 1080p/60 and 1920x1200 на расстояниях до 30 метров
- Передача стерео аудиосигналов
- Поддержка DDC и защита от копирования HDCP
- Удаленное питание передатчика или приемника
- Двухнаправленный проходной порт RS-232/ИК

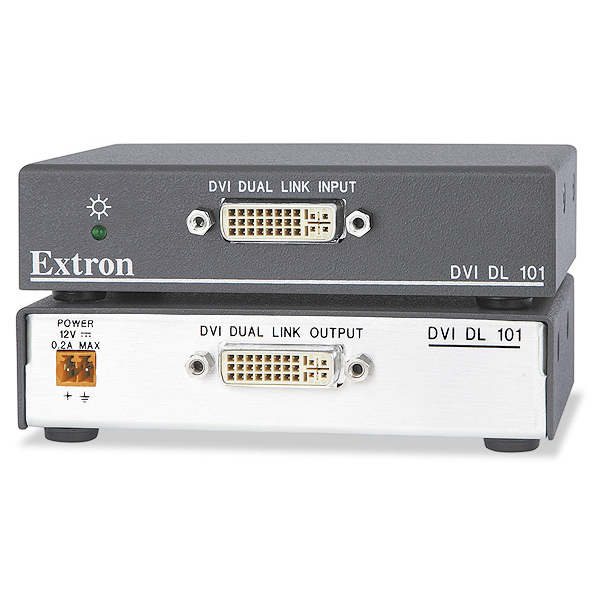

Высококачественный кабельный компенсатор для сигнала Dual Link DVI.

Удобное решение по приему и передаче сигналов single и dual link DVI на расстояние, превышающее максимальные 5 м, для стандартных кабелей DVI. Подключается к одному концу длинного (до 60 метров) DVI-кабеля. Автоматически производит требуемую компенсацию и восстановление сигналов для обеспечения оптимального качества сигналов компьютерного видео разрешением до 2560х1600, а также HDTV, включая 1080p/60.

Основные характеристики:
- Прием и передача сигналов dual link DVI-D по кабелю на расстояние до 60 метров
- Поддержка разрешений до 1600x1200 и HDTV 1080p/60
- Автоматическая компенсация сигнала для обеспечения оптимального качества изображения при передаче по очень длинным DVI кабелям.
- Светодиодный индикатор наличия входного сигнала и питания
- Поддержка DDC и HDCP
- Металлический корпус высотой 2.5 см., в четверть ширины стойки
