Kramer VS-5X5
- Описание
- Характеристики
- Скачать
- Задать вопрос

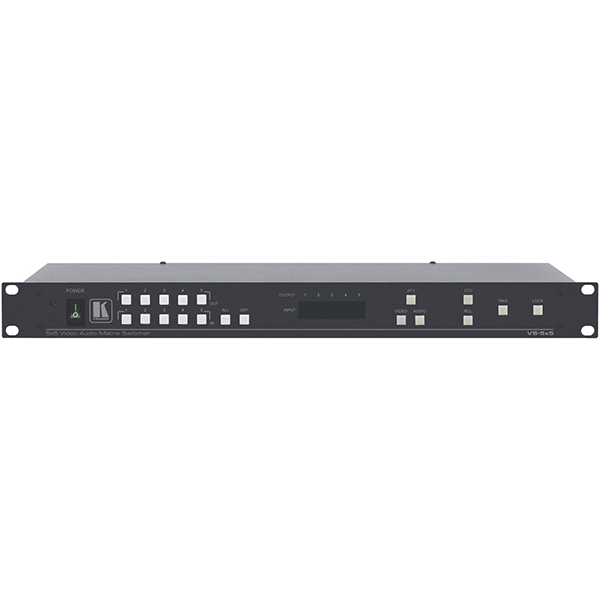

Матричный коммутатор 5:5 композитного видео и стерео аудио.
Входы и выходы прибора имеют непосредственную связь. Полоса частот видеосигнала 70 МГц гарантирует «прозрачность» работы коммутатора. Он снабжен легкосъемным блоком клемм для аудиосигналов. При работе источников сигнала от общего синхрогенератора VS-5x5 обеспечивает переключение без подрывов изображения, поскольку оно происходит во время кадрового гасящего испульса (КГИ). Источником синхросигнала для коммутации во время КГИ может быть сделан любой входной сигнал, либо специальный вход внешней синхронизации. Кроме того, коммутатор обеспечивает режим «аудио-за-видео» (audio-follow-video) или раздельной коммутации (breakaway) видео и звука, сохранение и восстановление установок, и регулировку усиления для всех входов и всех выходов. Коммутатором VS-5x5 можно управлять кнопками на передней панели, с помощью системы дистанционного управления на инфракрасных лучах, и с компьютера, сенсорного экрана, или другого контроллера, подключенного через интерфейс RS-485 или RS-232. VS-5x5 выполнен в корпусе 19" 1U для установки в стойку и питается от сети переменного тока 100 - 240 В, 50/60 Гц.
| Входы | 5 видео (1 В дв. ампл. / 75 Ом, разъемы BNC), 5 аудио стерео балансных (+4 дБм ном. / 25 кОм, клеммные блоки), 1 вход синхронизации с проходным выходом (разъемы BNC) |
| Выходы | 5 видео (1 В дв. ампл. / 75 Ом, разъемы BNC), 5 аудио стерео балансных (+4 дБм ном., клеммные блоки) |
| Тип входа | видео и аудио: открытый |
| Тип выхода | видео: открытый, аудио: закрытый |
| Полоса пропускания видеосигнала | 70 МГц (при полной нагрузке) |
| Максимальный уровень выходного видеосигнала | 2 В (дв. ампл.) |
| Дифференциальная фаза | 0,44° |
| Дифференциальное усиление | 0,02% |
| К-фактор | <0,05% |
| Отношение видеосигнал/шум | 75,1 дБ |
| Перекрестные помехи (видео) | -51,4 дБ на 5 МГц |
| Полоса пропускания аудиосигнала | 29 кГц |
| Отношение аудиосигнал/шум | 74 дБ |
| Перекрестные помехи (аудио) | -105 дБ |
| Коэффициент гармоник + шум (аудио) | 0,102% |
| Максимальный уровень выходного аудиосигнала | +19 дБм |
| Управление | кнопки на передней панели, интерфейсы RS-232 и RS-485, инфракрасное ДУ |
| Управление для аудиосигналов | по интерфейсу RS-232/485 - управление уровнем аудио, от -91 до +26 дБ |
| 2-я гармоника | 0,053% |
| Источник питания | ~100-240 В, 50/60 Гц, 112 мА, импульсный блок питания |
| Масса | около 2,7 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 1U, для монтажа в стойку |
| Аксессуары | сетевой шнур, нуль-модемный адаптер, управляющее ПО для Windows®, ИК-пульт ДУ |
