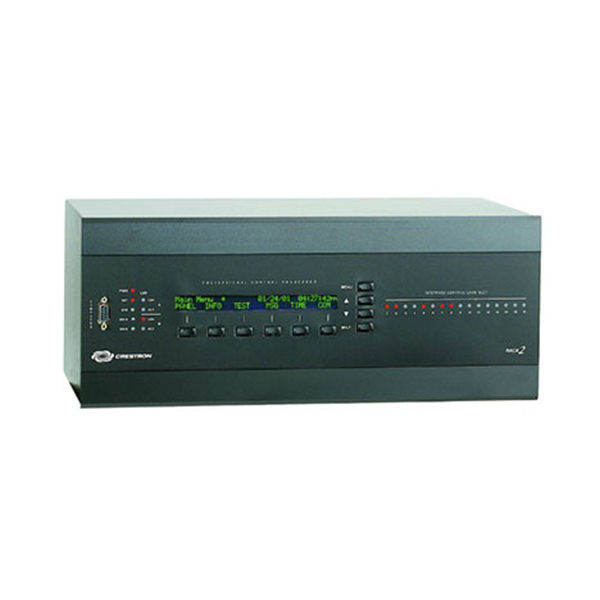

Crestron RACK2

Шасси управляющего процессора второй серии для построения системы.

Предназначено для использования в резиденциях и офисах средних и крупных размеров. Имеет двенадцать слотов для установки любого набора плат расширения шины Y, в том числе плат с портами сигналов ИК управления и RS-232/422/485, плат с релейными выходами, плат с входными, выходными портами аналоговых и цифровых сигналов управления и плат для цифровой обработки звука с поддержкой формата MIDI. Также имеет четыре слота для плат расширения шины Z, которые позволяют оборудовать процессор платами с одним или двумя портами интерфейса Ethernet.
Управляющие процессоры Crestron второй серии являются центральным элементом любой сложной системы автоматизации или распределения аудио- и видеосигналов. Каждый элемент аудиовизуального оборудования и системы климат-контроля в доме, конференц-зале, учебной аудитории или зале для совещаний интегрируется с системой Crestron и может управляться с ее помощью. Системы управления Crestron второй серии не знают себе равных в мощности и производительности, очень легко расширяются и идеально соответствуют жестким требованиям современного рынка.
Движок 2-ой серии
В основе RACK2 лежит мощный 32-битный процессор Freescale ColdFire. Уникальная операционная система Crestron, работающая в режиме реального времени, делает RACK2 одним из самых быстрых и надежных управляющих процессоров на рынке.
Двухшинная архитектура
Уникальная двухшинная архитектура PRO2 обеспечивает сверхбыструю связь. Шина Y имеет пропускную способность 40 Мбит/с и обеспечивает передачу сигналов ИК управления, однонаправленных сигналов RS-232 и работу других портов управления. Вторая шина процессора, шина Z поддерживает скорость целых 300 Мбит/с и способна работать с интерфейсом Ethernet, с помощью которого возможна интеграция системы с новыми технологиями систем управления.
Встроенный блок расширения сети Cresnet
Cresnet - это простая, но гибкая в настройке сеть, использующая подключение по четырехжильному кабелю, которая обеспечивает надежную двустороннюю связь между сенсорными и клавишными панелями, модулями управления освещением и другими устройствами Crestron. Встроенный в RACK2 блок расширения сети Cresnet выполняет роль повторителя и распределителя сигналов, а также блока для подключения кабелей Cresnet. Каждый из шести портов блока расширения оборудован собственным приемником и модулем обработки сигналов управления. Это позволяет подключить к каждому порту сегмент сети с общей протяженностью проводки до 900 м, включающий до 20 устройств.
Режим управляемого устройства Cresnet
Cresnet RACK2 может быть использован в режиме управляемого прибора в уже существующей сети устройств, например в качестве модуля расширения Cresnet. Такая гибкость RACK2 делает прибор экономичным решением для расширения готовой системы управления, поскольку предлагает возможность оборудовать одно шасси большим набором портов управления.
Интерфейс Ethernet
Crestron была первой компанией, представившей средства для контроля состояния и управления устройствами и комплексами устройств с помощью Ethernet по протоколу IP. RACK2 - одно из лучших решений, позволяющих использовать эту возможность. Crestron предлагает выбор из нескольких плат расширения, оборудованных дуплексными портами интерфейса Ethernet, способных работать на скорости 10/100 Мбит/с. Платы имеют встроенный веб-сервер, почтовый клиент и поддерживают адресацию с использованием статических и динамических IP-адресов.
e-Control 2
Решения Crestron e-Control 2 XPanel предлагают максимально возможное количество способов управления системой Crestron по протоколу IP. e-Control 2 предлагает графический пользовательский интерфейс и позволяет использовать в качестве сенсорной панели Crestron любой компьютер и даже некоторые мобильные устройства, например КПК на базе Windows CE или PocketPC.
Программа RoomView
Каждый управляющий процессор второй серии, подключаемый через интерфейс Ethernet, способен напрямую работать с уникальным программным обеспечением RoomView HelpDesk, которое предлагает широкий набор возможностей по управлению элементами системы.
Протокол SNMP
Поддержка протокола SNMP позволяет управлять сетью систем управления Crestron с помощью стороннего ПО. Протокол SNMP может быть использован в качестве альтернативы или в дополнение к RoomView, чтобы ИТ-персонал смог контролировать состояние и управлять системой Crestron из привычной программной среды.
SSL шифрование
Все использующие Ethernet системы управления второй серии используют протокол шифрования SSL (Secure Sockets Layer), стандарт, который используется для защищенной передачи данных в большинстве корпоративных сетей.
Преобразование сетевых адресов
Система преобразования сетевых адресов (NAT) выполняет роль сетевого экрана и маршрутизатора RACK2, что упрощает процесс настройки выделенной локальной сети для системы управления и ее подключения к общей локальной сети здания с помощью одного кабеля. Для реализации функции требуется плата расширения, оборудованная двумя портами интерфейса Ethernet C2ENET-2.
Внимание! Плата расширения C2ENET-2 в комплект не входит и приобретается отдельно.
Возможность увеличения памяти
Прибор позволяет расширить встроенную память с помощью карты памяти формата Compact Flash Type II объемом до 2 Гб. Соответствующий слот расположен на задней панели RACK2.
Внимание! Карта памяти в комплект не входит.
Управление с лицевой панели
Лицевая панель RACK2 оснащена программируемыми кнопками управления, ЖК-дисплеем и индикаторами активности портов для плат расширения. Лицевая панель выполняет роль готового пользовательского интерфейса для настройки и диагностики системы, процессор также может быть перепрограммирован таким образом, чтобы управление всей системой могло осуществляться с помощью меню.
Заменяемый ЦПУ
Для снижения времени простоя в случае неисправности центрального процессора RACK2 позволяет пользователю самостоятельно заменить плату с ЦПУ через соответствующий слот, расположенный на задней панели RACK2.

Управляющий процессор с коммутатором видео- и аудиосигналов.

MP2E - управляющий процессор Crestron второй серии, семейства MediaManager. Базовое устройство малой системы управления Crestron. Со встроенным матричным 4:2 коммутатором композитных видеосигналов, коммутатором 7:1 балансных и небалансных стереофонических аудиосигналов. Может быть перепрограммирован в коммутатор 2:1 видеосигналов S-video. Широкие возможности удаленного управления по сети, с помощью ПК и мобильных устройств. Может быть использован в качестве модуля расширения сети Cresnet.
Crestron MediaManager - семейство бюджетных устройств широкого профиля, сочетающих в себе высокопроизводительную систему распределения видео- и аудиосигналов, системы управления устройствами и сетями систем дома или офиса. Проектировка и монтаж систем с использованием устройств MediaManager упрощается и требует меньших трат на проводку, поскольку приборы этого семейства являются готовыми решениями, поддерживающими работу с большим набором многофункционального программного обеспечения.
Сочетая в себе управляющий процессор, подключаемый через интерфейс Ethernet, а также коммутаторы видео- и аудиосигналов, MP2E представляет собой эффективное и экономичное устройство для организации полноценной системы управления. После быстрой настройки с помощью ПО Crestron SystemBuilder MP2E может управлять всеми ресурсами помещения: аудиовизуальным оборудованием и системами климат-контроля, включая видеопроигрыватели, CD/DVD проигрыватели, проекторы, дисплеи, системы освещения и многое другое. Имея столь большое количество функций, обладая высокой производительностью и низкой ценой, MP2E является идеальным выбором для использования в университетах, переговорных и учебных залах организаций и на других крупных объектах. Настройка прибора с помощью Crestron SystemBuilder осуществляется квалифицированным специалистом.
Коммутатор композитных видеосигналов 4:2
Широкополосный матричный коммутатор позволяет произвольным образом распределить композитные видеосигналы с любых четырех источников на два любых приемника, например, для одновременного вывода изображения на плазменную панель и сенсорный экран Crestron для предварительного просмотра. Матричный коммутатор композитных видеосигналов может быть перенастроен на работу в режиме коммутатора 2:1 видеосигналов S-video. Функция автоматического определения наличия сигнала на входных портах коммутатора может быть использована для передачи системе управления информации о состоянии подключенных источников или для автоматической коммутации видеосигналов. Функционал коммутатора MP2E может быть расширен с помощью подключения дополнительного матричного коммутатора видеосигналов S-video и RGBHV Crestron C2N-MMS.
Звуковой процессор и коммутатор аудиосигналов 7:1
Встроенный коммутатор аудиосигналов оборудован 7 входными портами балансных и небалансных стереофонических аудиосигналов. Устройство позволяет точно настраивать и управлять звуком: регулировать громкость, тембр высоких и низких частот, изменять АЧХ исходящего сигнала с помощью шестиполосного графического или параметрического эквалайзера или отключать звук полностью. Настройки и различные предустановки звукового процессора могут быть загружены или изменены с помощью кнопочной, сенсорной панели Crestron или через любой другой пользовательский интерфейс.
Движок 2-ой серии
В основе MP2E лежит мощный управляющий движок второй серии. Уникальная операционная система прибора, работающая в режиме реального времени, делает MP2E одним из самых быстрых и надежных управляющих процессоров на рынке. MP2E оборудован двумя дуплексными портами сигналов RS-232/422/485, четырьмя выходными портами сигналов ИК управления и RS-232, четырьмя входными универсальными цифровыми портами Versiport и четырьмя отдельными управляющими реле. MP2E поддерживает работу с полным спектром сенсорных, клавишных панелей и периферийным оборудованием Crestron.
Интерфейс Cresnet
Cresnet осуществляет связь между управляющим процессором и клавишными, сенсорными панелями, средствами управления освещением и другим оборудованием Crestron. Cresnet - это простая, но гибкая в настройке сеть, использующая подключение по четырехжильному кабелю, которая обеспечивает надежную двухстороннюю связь между многочисленными устройствами Crestron.
Режим управляемого устройства Cresnet
Cresnet MP2E может быть использован в режиме управляемого прибора в уже существующей сети устройств, например в качестве модуля расширения Cresnet. Такая гибкость делает прибор экономичным решением для расширения системы управления, предлагая большой набор портов управления в одном корпусе.
Интерфейс Ethernet
Crestron была первой компанией, представившей средства для контроля состояния и управления устройствами и комплексами устройств с помощью Ethernet по протоколу IP. MP2E оборудован дуплексным 10/100 мегабитным портом Ethernet и использует современные возможности интерфейса. Прибор имеет встроенный веб-сервер, почтовый клиент и поддерживает адресацию с использованием статических и динамических IP-адресов.
e-Control 2
Решения e-Control 2 XPanel предлагают максимально возможное количество способов управления системой Crestron по протоколу IP. E-Control предоставляет графический пользовательский интерфейс для компьютеров и некоторых мобильных устройств и позволяет использовать их в качестве сенсорной панели Crestron.
Программа RoomView
Каждый управляющий процессор Crestron второй серии, подключаемый через интерфейс Ethernet, способен напрямую работать с уникальным программным обеспечением RoomView HelpDesk, которое предлагает самый широкий набор возможностей для взаимодействия c элементами системы управления.
Протокол SNMP
Поддержка протокола SNMP позволяет управлять сетью систем управления Crestron с помощью стороннего ПО. Протокол SNMP может быть использован в качестве альтернативы или в дополнение к RoomView, чтобы ИТ-персонал смог контролировать состояние и управлять системой Crestron из привычной программной среды.
SSL шифрование
Все системы управления Crestron второй серии, использующие Ethernet, также используют протокол шифрования SSL (Secure Sockets Layer) - стандарт, который применяется для защищенной передачи данных в большинстве корпоративных сетей.
Беспроводное управление с помощью ИК пультов ДУ
При использовании приемника ИК сигналов Crestron CNXRMIRD процессор MP2E позволяет управлять другими устройствами с помощью беспроводных ИК пультов ДУ, сенсорных экранов Crestron или универсальных ИК пультов ДУ сторонних производителей.
Внимание! Приемник ИК сигналов CNXRMIRD в комплект не входит и приобретается отдельно.
