Матричные коммутаторы

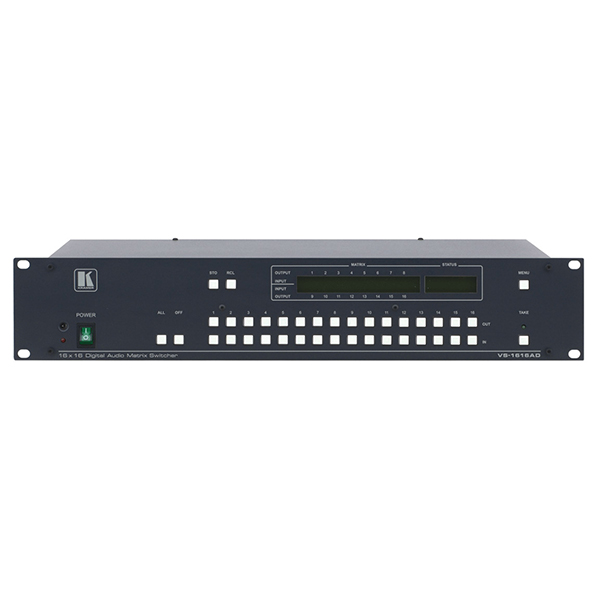

Многоформатный матричный коммутатор 16:16 цифрового аудио.

Не требует дополнительных настроек и позволяет компенсировать потери сигнала в кабелях витой пары 110 Ом. Устройство поддерживает бытовые и профессиональные форматы AES/EBU, S/PDIF, IEC 958 и EIAJ CP340/1201 с частотой дискретизации до 96 кГц. Все входы и выходы имеют трансформаторную развязку. Сигнал передается по витой паре (клеммные модульные разъемы). Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК-­дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ замыканием контактов. В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). В комплект входит ПО для Windows®. При создании крупных разветвленных систем (например, 96:96) используются проходные гнезда, при этом коммутация осуществляется в режиме «аудио за видео» (если в системе присутствует коммутатор видео сигналов). VS-1616AD может использоваться в больших матричных системах, включающих коммутаторы цифровых и аналоговых видео­ и аудио сигналов и сигналов управления RS-422.

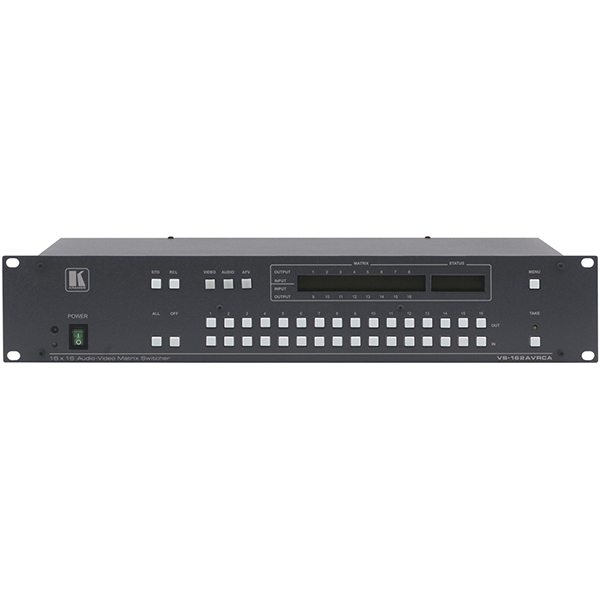

Матричный коммутатор 16:16 композитного видео и небалансного аудио.

Прибор выполняет коммутацию в интервале кадрового гасящего импульса. Ширина полосы пропускания прибора превышает 90 МГц, что гарантирует отсутствие вносимых искажений и дает возможность самых разнообразных его применений. Уровень аудиосигнала соответствует вещательным стандартам. Имеются режимы совместной и раздельной коммутации видео и звука. Коммутатором можно управлять кнопками на передней панели, а также дистанционно через последовательные порты RS-232 и RS-485 (шестнадцатиричными или ASCII-командами), с помощью замыкаемых контактов или с инфракрасного пульта дистанционного управления. Удобный жидкокристаллический дисплей делает управление прибором очень простым, а до 60 наиболее часто используемых состояний ключей можно хранить в памяти и быстро воспроизводить из нее. Число хранимых состояний становится практически неограниченным при использовании компьютера с управляющей программой Kramer для Windows. VS-162AVRCA может применяться в составе системы коммутаторов Kramer для сигналов различных форматов (цифровое и аналоговое видео, цифровой и аналоговый звук). В такой системе все приборы работают в режиме совместной коммутации видео и звука с высочайшей точностью синхронизации. Микропрограмма коммутатора хранится во флэш-памяти и легко обновляется на новые версии, доступные в Интернет. VS-162AVRCA выполнен в металлическом корпусе высотой 2U, устанавливаемом в 19-дюймовую стойку, и имеет сетевой источник питания с автоматическим выбором напряжения 100-240 В.

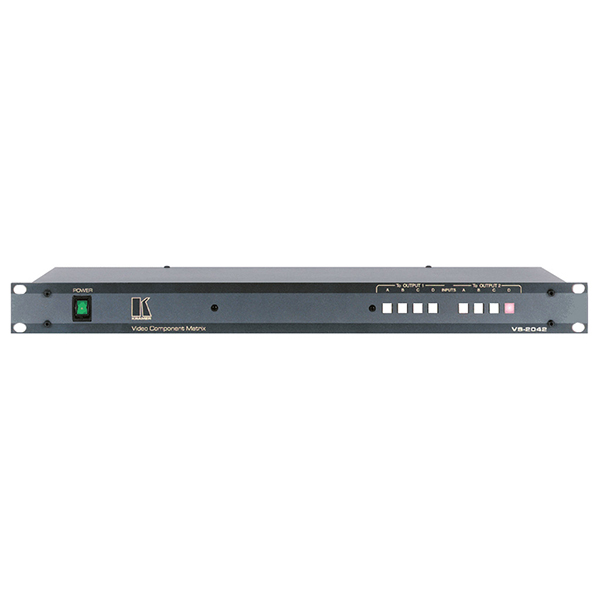

Матричный коммутатор 4:2 компонентных видеосигналов.

Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройство коммутирует любой из четырех входов на один или одновременно на оба выхода. Управление осуществляется при помощи кнопок на передней панели либо по интерфейсу RS-232 (с сенсорного дисплея, персонального компьютера или иных последовательных контроллеров). В комплект входит ПО для Windows®. Коммутатор предназначен для применения в телевещательных системах. Полоса пропускания сигнала превышает 75 МГц. Входы и выходы - открытого типа.

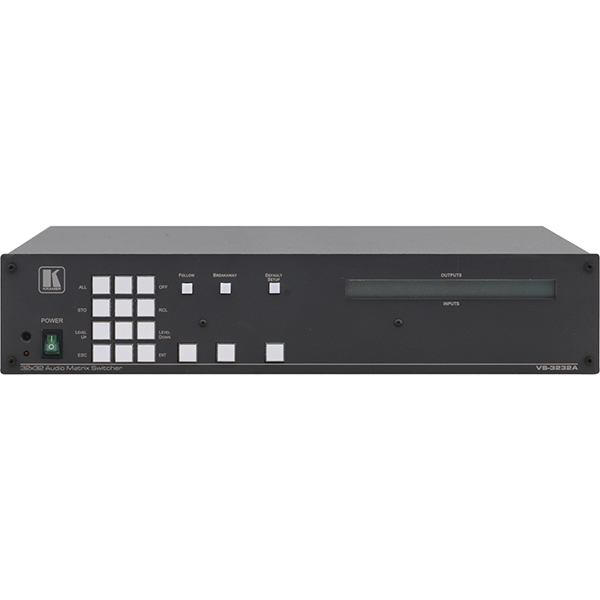

Матричный коммутатор 32:32 балансного стерео аудиосигнала.

Прибор коммутирует входы на выходы в произвольной комбинации и может выдавать сигнал с любого входа на все выходы одновременно.
Основные особенности:

• - регулировка уровня на каждом входе и выходе
• - может использоваться как самостоятельный прибор или совместно с коммутатором VS-3232V(xl)
• - режим синхронной коммутации видео и звука при подключении к VS-3232(xl)
• - регулировка громкости при пересечении сигналом нулевого уровня, мягкое отключение звука
• - удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
• - ячейки памяти для хранения и быстрого вызова состояний коммутатора
• - возможность блокирования передней панели
• - стандартный корпус высотой 2U для установки в 19-дюймовую стойку (в комплект входят монтажные уголки)

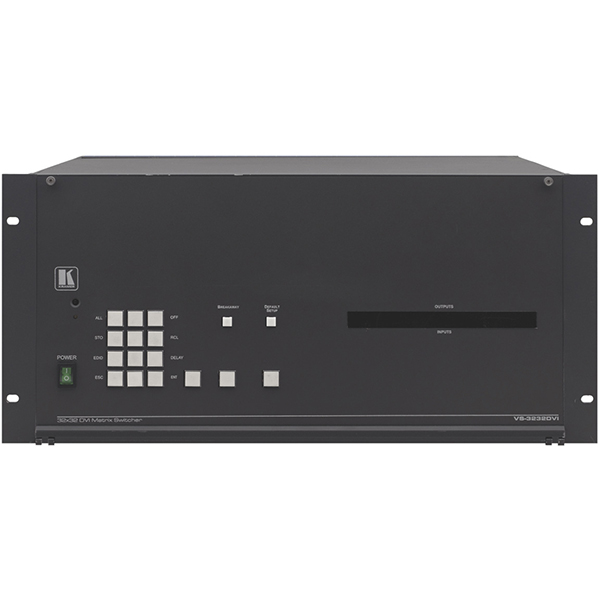

Высококачественный матричный коммутатор 32:32 сигналов DVI.

Прибор позволяет направить сигнал любого из входов на любой выход или на все выходы сразу. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Основные особенности:

• - максимальная скорость передачи данных 1,65 Гбит/с
• - совместимость с HDTV
• - входы и выходы - DVI-D, разъемы DVI-I. Полная неблокирующая матрица коммутирует любой из 32 входных сигналов DVI на любой выход или на все выходы сразу
• - местный контрольный выход
• - возможность независимого добавления или снятия выходов группами по четыре
• - использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
• - разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта дистанционного управления, через сеть Ethernet
• - возможность блокирования передней панели
• - удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием. Коммутация непосредственная или с подтверждением
• - 59 ячеек энергонезависимой памяти для хранения состояний коммутатора
• - встроенный модуль испытательного сигнала с четырьмя выходными разрешениями
• - универсальный источник питания ~100-240 В
• - корпус для установки в стандартную 19-дюймовую стойку (5U)

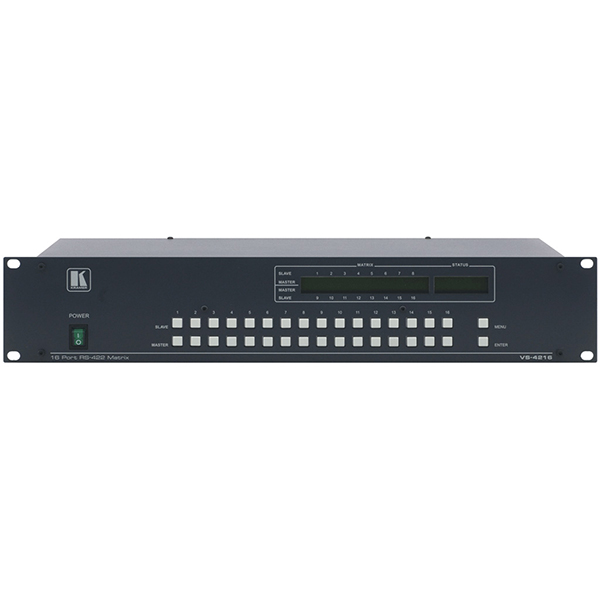

16­ портовый коммутатор сигналов управления интерфейса RS-422.

Предназначен для организации связи между устройствами, управляемыми по интерфейсу RS-422. Функционирует в обоих направлениях и автоматически обеспечивает конфигурацию типа «ведущий/ведомый». Модуль посылает управляющие данные с ведущего устройства по всем направлениям и передает обратно отклик от ведомого устройства. Управление осуществляется кнопками на передней панели, по интерфейсам RS-232 и RS-485. Большой светодиодный индикатор, расположенный на передней панели, отображает текущее состояние матрицы, а встроенная память позволяет хранить и извлекать информацию о предустановленных конфигурациях.

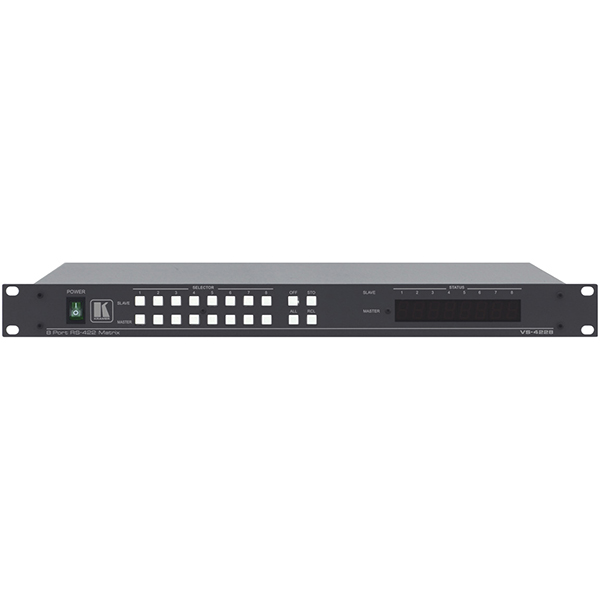

8 портовый коммутатор сигналов управления интерфейса RS­-422.

Предназначен для организации связи между устройствами, управляемыми по интерфейсу RS-422. Функционирует в обоих направлениях и автоматически обеспечивает конфигурацию типа «ведущий/ведомый». Модуль посылает управляющие данные с ведущего устройства по всем направлениям и передает обратно отклик от ведомого устройства. Управление осуществляется кнопками на передней панели, по интерфейсам RS-232 и RS-485. Большой свето­диодный индикатор, расположенный на передней панели, отображает текущее состояние матрицы, а встроенная память позволяет хранить и извлекать информацию о предустановленных конфигурациях.

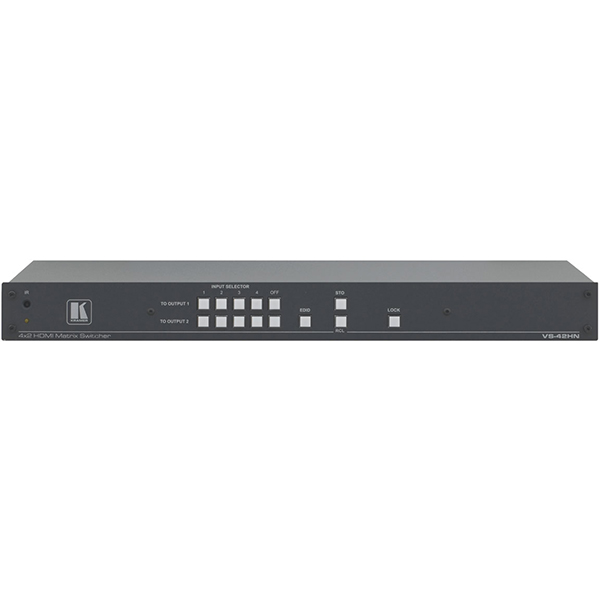

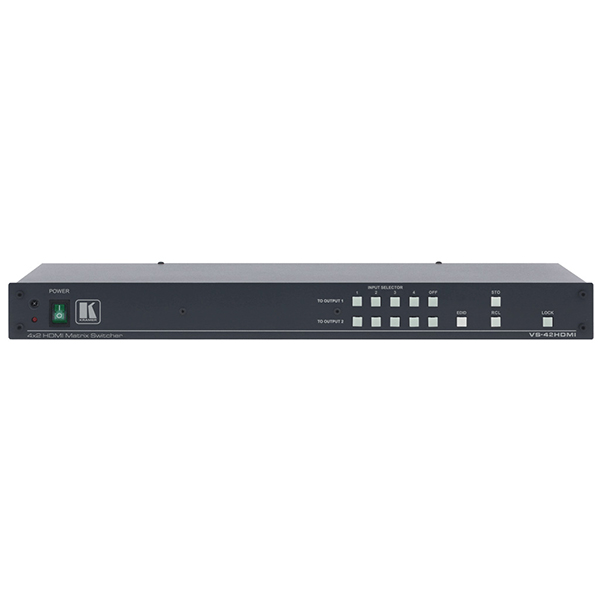

Высококачественный матричный коммутатор 4x2 для сигналов HDMI.

Он позволяет подключить любой из четырех входов к любому выходу или обоим выходам сразу. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Основные особенности:

• - максимальная скорость передачи данных 1,65 Гбит/с
• - использование технологии Kramer компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - совместимость с HDTV
• - усовершенствованная работа с EDID: прибор может считывать EDID из устройства, подключенного к выходу, и сохранять его в своей энергонезависимой памяти; источник сигнала будет получать либо эти данные, либо стандартный блок EDID (по выбору оператора)
• - разнообразие возможностей управления: кнопки на передней панели, ИК пульта ДУ, интерфейсы RS-232 и Ethernet (необходимое ПО предоставляется бесплатно)
• - индивидуальные кнопки отключения выходов
• - возможность блокирования передней панели
• - универсальный источник питания 90-240 В
• - соответствие требованиям HDCP
• - стандартный корпус для установки в 19" стойку высотой 1U (монтажные элементы в комплекте)

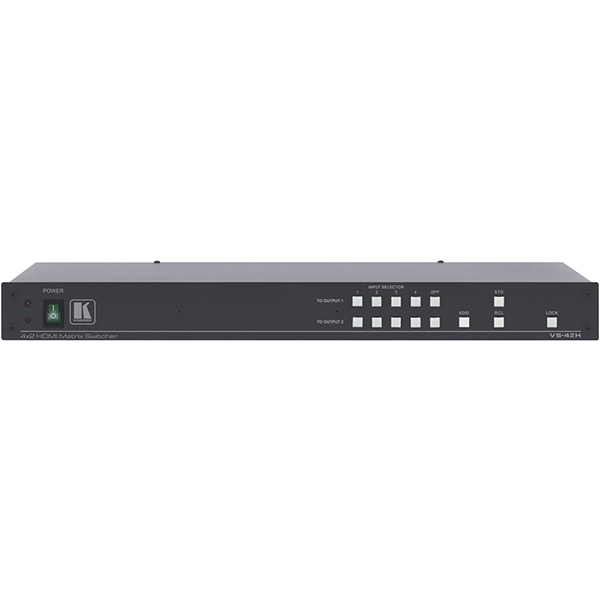

Матричный коммутатор 4:2 цифровых сигналов интерфейса HDMI.

Поддерживает коммутацию сигналов с разрешением до UXGA или 1080p. Встроенный усилитель выполняет перетактирование и компенсацию АЧХ сигнала для передачи по длинной линии связи.
Основные особенности:

• - Максимальная пропускная способность 1,65 Гбит/с
• - Оснащен системой Kramer Re-Klocking™&Equalization
• - Совместим с HDTV, поддерживает HDCP, соответствует HDMI 1.1 спецификации
• - Возможность сохранения EDID информации во внутренней памяти
• - Управление возможно непосредственно с лицевой панели, через RS-232 и Ethernet интерфейсы, с помощью программного обеспечения K-Router или ИК пультом
• - Возможно отключение сигнала на одном или обоих выходах
• - Предусмотрена функция блокировки кнопок передней панели
• - Универсальный блок питания ~100-240 В
• - Прибор выполнен в корпусе высотой 1U, комплектуется скобами для крепления в 19" стойку

Высококачественный матричный коммутатор 4x2 для сигналов HDMI.

Он позволяет подключить любой из четырех входов к любому выходу или обоим выходам сразу. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Основные особенности:

• - максимальная скорость передачи данных 1,65 Гбит/с
• - использование технологии Kramer компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - совместимость с HDTV
• - усовершенствованная работа с EDID: прибор может считывать EDID из устройства, подключенного к выходу, и сохранять его в своей энергонезависимой памяти; источник сигнала будет получать либо эти данные, либо стандартный блок EDID (по выбору оператора)
• - разнообразие возможностей управления: кнопки на передней панели, ИК пульта ДУ, интерфейсы RS-232 и Ethernet (необходимое ПО предоставляется бесплатно)
• - индивидуальные кнопки отключения выходов
• - возможность блокирования передней панели
• - универсальный источник питания 90-240 В
• - соответствие требованиям HDCP
• - стандартный корпус для установки в 19" стойку высотой 1U (монтажные элементы в комплекте)

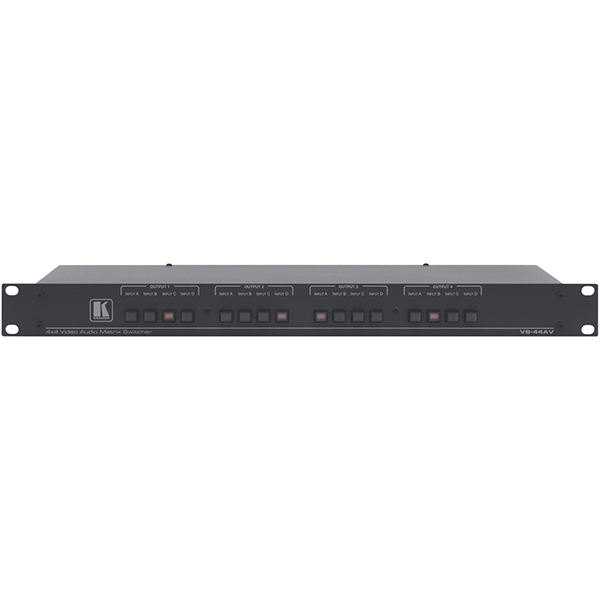

Механический коммутатор 4:4 композитного видео и стерео аудио.

Предназначен для коммутации до четырех входов одновременно на любой из четырех доступных выходов. Устройство уникально тем, что позволяет обеспечивать четыре различные линии коммутации для видео и аудио стереосигналов в одно и тоже время. Однако оно не предназначено для распределения входного сигнала на несколько выходов одновременно. Кнопки выбора входов окрашены в разные цвета для облегчения идентификации. Неактивные видеовходы замкнуты на резисторы 75 Ом. Данный механический коммутатор не нуждается в источнике электропитания, прост в использовании, исключительно надежен и обладает хорошим соотношением «цена-качество». VS­-44AV устанавливается в стандартную 19" стойку, занимая высоту 1U.

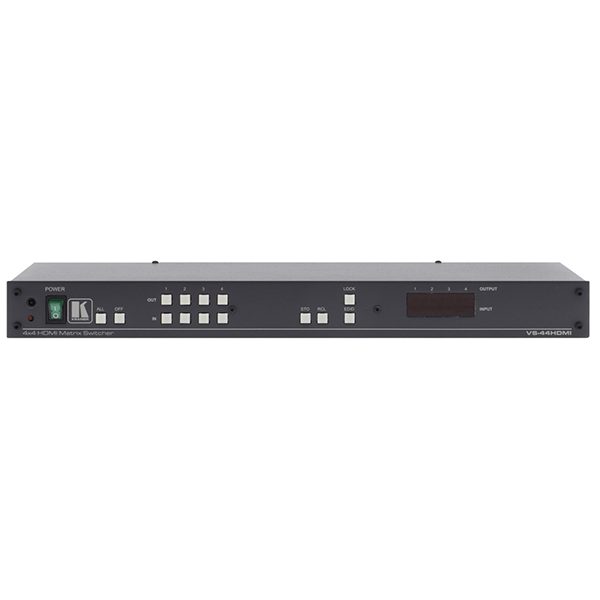

Высококачественный матричный коммутатор 4x4 для сигналов HDMI.

Он позволяет подключить любой из входов к любому выходу или ко всем выходам сразу. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Основные особенности:

• - максимальная скорость передачи данных 1,65 Гбит/с
• - использование технологии Kramer компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - совместимость с HDTV
• - усовершенствованная работа с EDID: прибор может считывать EDID данные из устройства, подключенного к выходу, и сохранять их в своей энергонезависимой памяти; источник сигнала будет получать либо эти данные, либо стандартный блок EDID (по выбору оператора)
• - разнообразие возможностей управления: кнопки на передней панели, ИК пульта ДУ, интерфейсы RS-232 и Ethernet (необходимое ПО предоставляется бесплатно)
• - индивидуальные кнопки отключения выходов
• - возможность блокирования передней панели
• - универсальный источник питания 90-240 В
• - соответствие требованиям HDCP
• - стандартный корпус для установки в 19" стойку высотой 1U (монтажные элементы в комплекте)

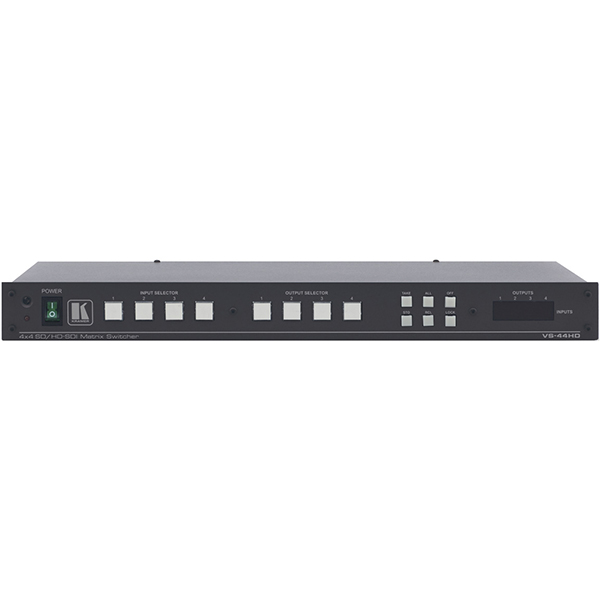

Матричный коммутатор 4:4 цифрового видеосигнала SDI и HD-SDI.

Благодаря переключению в интервале кадрового гасящего импульса при использовании синхронизированных источников гарантируется отсутствие помех. Совместимость с HDTV.
Основные особенности:

• - совместимость с HDTV
• - синхронизация по внешнему синхросигналу или одному из входных видеосигналов функция активного извещения Active Input Type™ Reporting: автоматическая подсветка кнопок выбора входа при наличии видеосигнала: красный цвет - стандартное (SDI), синий - высокое (HD-SDI)
• - автоматическое перетактирование и компенсация АЧХ кабеля
• - возможность блокирования кнопок передней панели
• - удобная кнопка Take, позволяющая выполнить заданную последовательность переключений одним нажатием
• - энергонезависимая память для хранения состояний коммутатора
• - проходной вход аналогового синхросигнала
• - отключаемый терминатор входа синхронизации
• - разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), через сеть Ethernet, дистанционным замыканием контактов
• - универсальный источник питания от сети ~90-240 В
• - корпус для установки в стандартную 19-дюймовую стойку (1U)

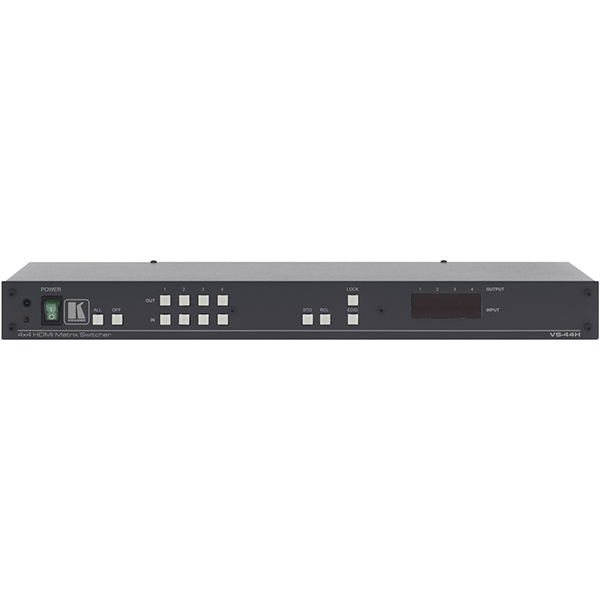

Высококачественный матричный коммутатор 4:4 для сигналов HDMI.

Он позволяет подключить любой из входов к любому выходу или ко всем выходам сразу. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Основные особенности:

• - использование технологии Kramer компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - совместимость с HDTV
• - усовершенствованная работа с EDID - прибор может считывать EDID из устройства, подключенного к выходу, и сохранять его в своей энергонезависимой памяти; источник сигнала будет получать либо эти данные, либо стандартный блок EDID (по выбору оператора)
• - разнообразие возможностей управления - с передней панели, с ИК-пульта, через интерфейсы RS-232 и Ethernet (необходимые программы предоставляются бесплатно)
• - индивидуальные кнопки отключения выходов
• - возможность блокирования передней панели
• - универсальный источник питания 90-240 В
• - соответствие требованиям HDCP
• - стандартный корпус для установки в 19-дюймовую стойку, высота 1U (в комплект входят монтажные уголки)

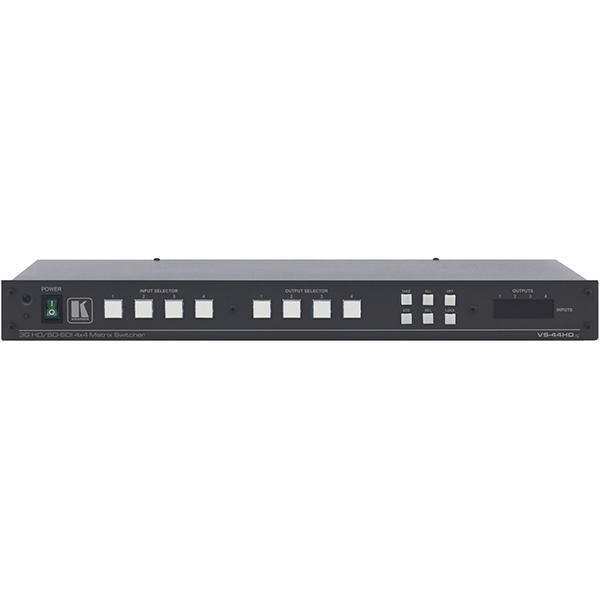

Матричный коммутатор 4:4 цифровых сигналов SDI и HD-SDI 3G.

Коммутация при использовании синхронизированных источников цифрового видеосигнала выполняется в интервале кадрового гасящего импульса в соответствии со стандартом SMPTE RP-168.
Основные особенности:

• - совместимость с HDTV
• - поддержка стандартов SD/HD-SDI, 3G HD-SDI и двухканального HD-SDI
• - использование технологии Kramer re-Klocking™ & Equalization для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям коммутация, синхронизируемая с внешним синхросигналом или входным видеосигналом
• - функция активного извещения Active Input Type™ Reporting - автоматическое включение подсветки кнопок выбора соответствующего входа при наличии видеосигнала с индикацией разрешения (зеленый цвет - стандартное SDI, синий - высокое HD-SDI)
• - ячейки памяти для хранения и быстрого вызова состояний ключей коммутатора
• - удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
• - вход синхронизации работает с двух- и трехуровневым синхросигналом
• - выбираемый режим терминирования линии синхросигнала
• - коммутация в интервале кадрового гасящего импульса (SMPTE RP-168)
• - возможность блокирования кнопок передней панели
• - универсальный источник питания ~100-240 В
• - корпус для установки в стандартную 19-дюймовую стойку (1U) (в комплект входят монтажные уголки)
