Матричные коммутаторы

Карта выходов с 8-ю оптическими интерфейсами 4хLC.

Для работы с удаленными передатчиками сигнала DVI-D Sindle Link c для модульных матричных коммутаторов VS-6464DN, при использовании которой обеспечивается подключение дополнительных входов сигнала DVI-D на шасси модульных матричных коммутаторов размерностью до 64х64. Поддержка разрешения сигнала до 1080p и 1920х1200/60Гц включительно. Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play.
Основные особенности:

• - Поддержка любого сигнала до 1080p и 1920х1200/60 Гц включительно

Выходная плата с 4 портами HDMI для Kramer VS-3232DN.

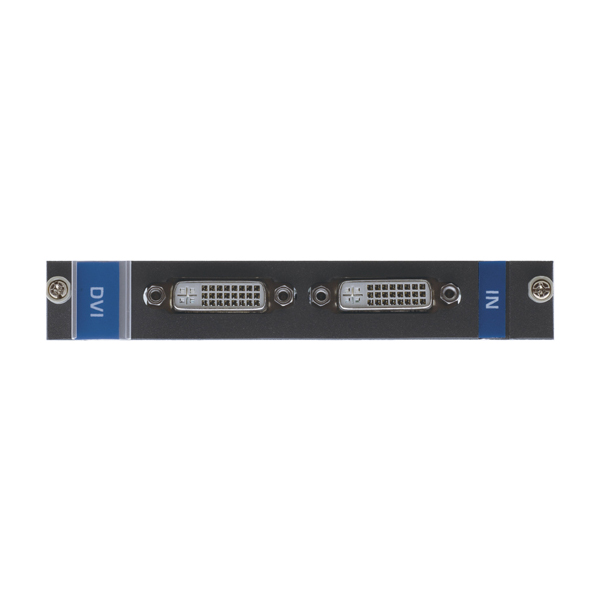

Карта входов коммутатора VS-1616D с 2 интерфейсами DVI-D.

С поддержкой HDCP и EDID, при использовании которой обеспечивается подключение дополнительных входов сигнала DVI-D на шасси модульных матричных коммутаторов размерностью до 16х16. Поддержка разрешения сигнала до 1080p включительно. Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play.
Основные особенности:

• - Поддержка любого сигнала до 1080p включительно
• - Поддержка HDCP

Карта входов коммутатора VS-3232DN с 4 интерфейсами DVI-D.

С поддержкой HDCP и EDID, при использовании которой обеспечивается подключение дополнительных входов сигнала DVI-D на шасси модульных матричных коммутаторов размерностью до 32х32. Поддержка разрешения сигнала до 1080p включительно. Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play.
Основные особенности:

• - Поддержка любого сигнала до 1080p включительно
• - Поддержка HDCP

Карта входов коммутатора VS-6464DN с 4 интерфейсами DVI-D.

С поддержкой HDCP и EDID, при использовании которой обеспечивается подключение дополнительных входов сигнала DVI-D на шасси модульных матричных коммутаторов размерностью до 64х64. Поддержка разрешения сигнала до 1080p включительно. Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play.
Основные особенности:

• - Поддержка любого сигнала до 1080p включительно
• - Поддержка HDCP

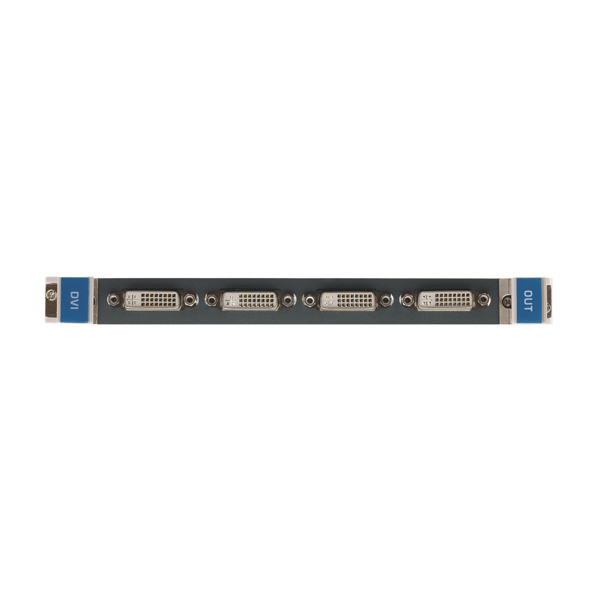

Карта выходов коммутатора VS-6464DN с 4 интерфейсами DVI-D.

С поддержкой HDCP и EDID, при использовании которой обеспечивается подключение дополнительных выходов сигнала DVI-D на шасси модульных матричных коммутаторов размерностью до 64х64. Поддержка разрешения сигнала до 1080p включительно. Интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play.
Основные особенности:

• - Поддержка любого сигнала до 1080p включительно
• - Поддержка HDCP

Цифровой матричный коммутатор 8:8 сигналов SDI.

Распознавание видеостандарта осуществляется автоматически. Коммутация производится в интервале вертикального кадрового гасящего импульса.

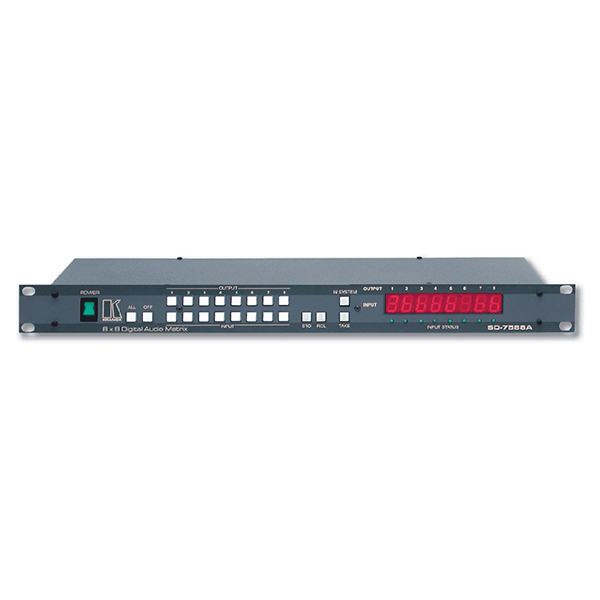

Многостандартный матричный коммутатор 8:8 цифровых аудио сигналов.

Осуществляет перетактирование каждого выхода для получения 8 выходов с низким уровнем джиттера. Коммутатор поддерживает следующие профессиональные и пользовательские форматы с частотой дискретизации до 96 кГц: AES/EBU, IEC 958, S/PDIF и EIAJ CP340/1201. Все входы и выходы имеют трансформаторную развязку, поддерживают работу с кабелем витой пары 110 Ом и оборудованы отсоединяемыми клеммными модульными разъемами. Коммутатор управляется при помощи сенсорных переключателей на передней панели и по интерфейсам RS-232 и RS-485. В памяти могут быть сохранены пятнадцать предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). В комплект входит управляющее ПО для Windows®. Дополнительно может поставляться панель дистанционного управления (опция), которая размещается на рабочем столе или в стандартной 19" стойке. SD-7588A может функционировать в качестве самостоя­тельного модуля, а также как часть систем многосигнальной коммутации, в состав которых могут входить коммутаторы цифровых и аналоговых видеосигналов и аудиосигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может работать совместно с видео матрицей и осуществлять коммутацию в интервале вертикального кадрового гасящего импульса (тем самым, поддерживая режим «аудио за видео»).

Многостандартный матричный коммутатор 8:8 видео сигналов SDI.

Осуществляет автоматический контроль АЧХ для компенсации потерь при передаче сигнала по коаксиальным кабелям 75 Ом, а также производит перетактирование каждого выхода для получения 8 выходов SDI сигнала с низким уровнем джиттера. Распознавание стандарта осуществляется автоматически. Устройство работает с 10­-битными и 8­-битными сигналами видео, автоматически распознавая длину слова. Вход аналогового синхросигнала позволяет осуществлять коммутацию в интервале вертикального кадрового гасящего импульса. Модуль управляется сенсорными переключателями на передней панели, а также по интерфейсам RS-232 и RS-485. В памяти могут быть сохранены пятнадцать предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Поставляется вместе с программным обеспечением для Windows®. Имеется панель дистанционного управления (опция), которая размещается на рабочем столе или в стандартной 19" стойке. SD-­7588V способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых видео­ и сигналов аудио, в том числе, коммутаторы, управляемые по интерфейсу RS-422. В случае интеграции в систему, для остальных коммутаторов устройство является источником импульса запуска коммутации в интервале вертикального кадрового гасящего импульса.

Конфигурируемый матричный коммутатор с модульным строением.

Позволяет коммутировать любое количество композитных (CV), S-Video, компонентных (RGB, YUV и RGBHV) видео сигналов (разъемы BNC), а также симметричные и несимметричные моно или стерео аудио сигналы (клеммные модульные разъемы). Основу коммутатора составляет несущее шасси в которое в зависимости от стоящей задачи устанавливается необходимое число модулей с портами того или иного интерфейса. Такая конструкция позволяет при необходимости в процессе эксплуатации изменять размерность коммутатора. Опционально могут поставляться модули для коммутации в интервале кадрового гасящего импульса, модуль усилитель выходного сигнала, управляющий напряжением (VCA) и контролирующий уровень выходного сигнала, модуль синхрогенератор, модуль генератор цветных полос и настроечных таблиц и пр. Матричные коммутаторы этой серии идеальное решение для тех случаев, когда требуется высококачественный широкополосный коммутатор с нестандартным сочетанием входов и выходов для коммутации видео и аудио сигналов различных форматов. Эти коммутаторы имеют полосу пропускания свыше 325 МГц, управляются через интерфейсы RS-232 или RS-422. Стандартные несущие шасси выпускаются в корпусах размером 3, 6, 9 или 12 U. Все устройства этой серии работают в режиме коммутации «аудио за видео» или в раздельном режиме. Они обладают оптимальным соотношением «цена / качество» для малых и средних коммутационных систем. Компания Kramer предлагает простое и удобное программное обеспечение, которое имеет отдельные индикаторы для точек коммутации видео, аудио или VCA. Состояние коммутатора отображается на дисплее. Для управления коммутатором также поставляются панели управления нескольких модификаций.
