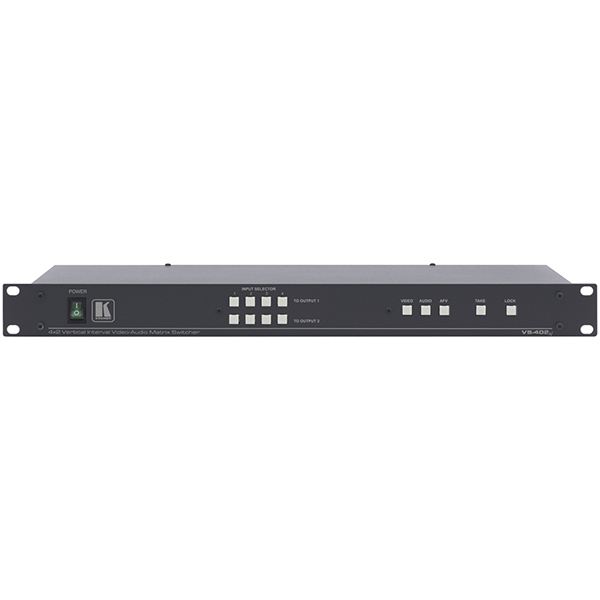

Kramer VS-402XL
- Описание
- Характеристики
- Скачать
- Задать вопрос
Матричный коммутатор 4:2 композитного видео и стерео аудио.
Позволяет коммутировать любой из входных сигналов на все выходы одновременно. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройство имеет множество дополнительных функций. Задержка сигнала аудио позволяет коммутировать аудио независимо от изображения. Функция TAKE дает возможность разместить несколько коммутаций в очереди, а затем активировать их одним нажатием кнопки. В комплект входит программное обеспечение для Windows®. Управление осуществляется кнопками на передней панели, по интерфейсам RS-232 и RS-485. Коммутатор выполнен в надежном и прочном корпусе и размещается в стандартной 19" стойке, занимая высоту 1U. Благодаря полосе пропускания 300 МГц устройство является полностью прозрачным элементом на пути прохождения сигнала.
| Входы | 4 видео композитных, проходное гнездо; 1 синхросигнал,1 В / 75 Ом, разъемы BNC, с переключателем выбора синхронизирующего входа (только на VS-602xl / VS-402xl); 4 аудио стерео симметричных, +4 dBm / 33 кОм, клеммные модульные разъемы |
| Выходы | 2х2 видео композитных, 1 В / 75 Ом, разъемы BNC; 2 аудио стерео симметричных, +4 dBm / 50 кОм, клеммные модульные разъемы |
| Полоса пропускания видеосигнала | 300 МГц на уровне -3 дБ |
| Максимальный уровень выходного сигнала | видео -2 В / 75 Ом; аудио -24 В (дв. ампл.) |
| Дифференциальная фаза | 0,01° (VS-802 - 0,65°) |
| Дифференциальное усиление | 0,07% |
| К-фактор | менее 0,05% |
| Отношение видеосигнал/шум | 75 дБ |
| Перекрестные помехи (видео) | -67 дБ на частоте 5 МГц |
| Полоса пропускания аудиосигнала | 100 кГц на уровне -3 дБ |
| Отношение аудиосигнал/шум | 82 дБ, невзвешенное (1 В) |
| Перекрестные помехи (аудио) | -97 дБ на частоте 1 МГц |
| Коэффициент гармоник (аудио) | менее 0,024% |
| Регулировки | 21, 17, 13 кнопок на передней панели, порты RS-232, RS-485 |
| 2-я гармоника | менее 0,002% |
| Источник питания | универсальный, ~100/120 - 200/240 В, 47 - 63 Гц, 40 Вт (максимально) |
| Масса | около 2,7 кг; VS-802: около 3,9 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 1U; VS-802xl: 19" x 7" x 2U; устанавливается в стандартную 19" стойку |
| Аксессуары | сетевой шнур, ПО для Windows®, нуль-модемный адаптер |
