От концепции до реализации

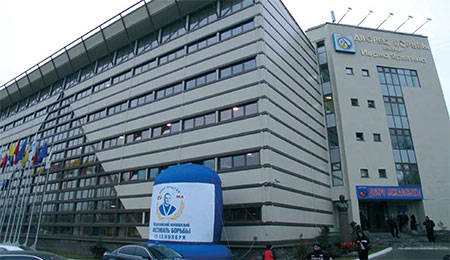

Дворец борьбы имени Ивана Ярыгина (г. Москва) был открыт в 2004 году. Он представляет собой пятиэтажное здание общей площадью 8392 кв. метра, в котором предусмотрено 9 ковров, зал для соревнований с трибунами на 400 мест, 3 тренировочных зала, музей истории борьбы, конференц-зал. Позже в здании открылся фитнес-клуб. Этот дворец сразу стал местом проведения различных турниров и соревнований, в том числе и международного уровня. Кроме того, зал для соревнований принимает участников и гостей различных спортивно-массовых мероприятий, проводимых префектурой округа, например, международный турнир по спортивным танцам.

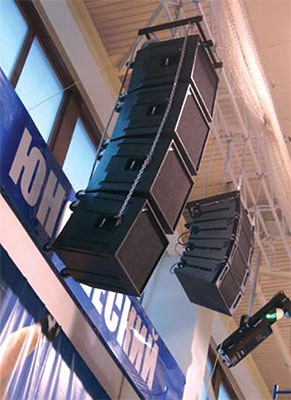

Неудивительно, что стала очевидной насущная потребность повысить уровень технической оснащенности этого зала. В итоге, на сегодняшний день, в зале установлена стационарная акустическая система типа Line Array «линейный массив». Система состоит из двух басовых и двух СЧ/ВЧ кластеров, которые включают в себя акустические системы Bell Audio VPS500T и VPS420L. Они подвешены у стены, противоположной трибунам.

На этой же стене установлено светодиодное табло для отображения видеопрограмм и актуальной информации о ходе проведения соревнований. Закладные, расположенные в этой части зала, позволяют организовать здесь площадку сцены и подключать необходимое оборудование: микрофоны, музыкальные инструменты, приборы обработки и мониторы сцены.

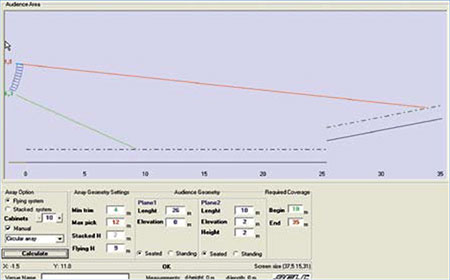

Линейный массив представляет собой группу специально разработанных акустических кабинетов расположенных вдоль единой вертикальной оси, последовательно друг за другом. При воспроизведении аудиосигналатакое расположение акустических систем вызывает явление интерференции звуковых волн (т. е появление взаимного усиления или ослабления звуковых волн при наложении двух волн, которые имеют одинаковые частоты колебаний). Таким образом, у инженеров по звуку появляется возможность, изменяя количество и расстояние между кабинетами, получать необходимую для данного конкретного помещения диаграмму направленности. При этом можно избежать боковых отзвуков, получить необходимые акустические параметры звукового поля и добиться равномерности уровней звукового давления на озвучиваемой площади трибун и мест прослушивания.

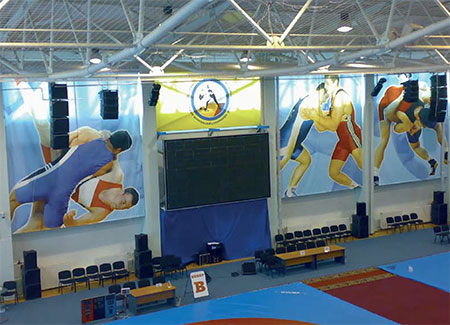

На фото: Светодиодное табло, отображающее информацию о ходе соревнований

Пульт оператора системы находится в специально оборудованном помещении на зрительской галерее второго уровня, что обеспечивает визуальный контроль. Также в зале установлены мощные приборы светодинамических эффектов с управлением по протоколу DMX. Правда, из-за существующих ограничений (риск повреждения мячом) эти приборы расположены по периметру зала, позади защитной сетки. Кроме того, в зале установлены 3 высокоскоростные управляемые камеры Panasonic купольного типа.

Система коммутации видеосигнала позволяет выводить изображение с камеры на экран в многофункциональном режиме, управлять функцией zoom. Камеры установлены таким образом, чтобы каждая из них контролировала определенную часть зала и обеспечивала возможность показа крупных планов, т.к. для соревнований по борьбе используется три ковра одновременно.

Видеосервер имеет полную гамму аналоговых и цифровых входов/выходов и аппаратно синхронизированные видео и звук. Поддерживается широкий спектр кодеков, что позволяет напрямую работать с большинством систем нелинейного видеомонтажа. Возможно наложение титров (статичных и динамических) и логотипов (в том числе в виде AVI файлов) на каждом из выходных каналов.

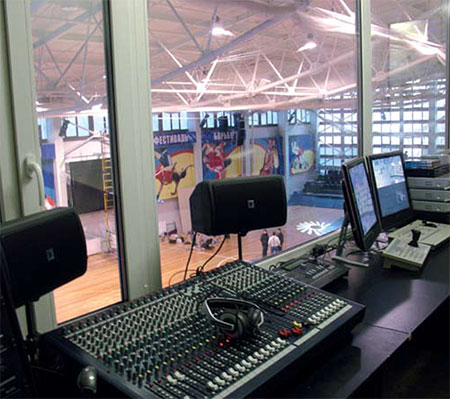

На фото: Пульт оператора расположен таким образом,
чтобы обеспечивать визуальный контроль

Система телевизионных повторов организованна по принципу TimeNRunner SE и предназначена для организации многоканальной записи и замедленного воспроизведения телевизионных повторов во время показа прямых трансляций различных зрелищных мероприятий.

Система позволяет хранить и применять для оформления повторов сложные элементы графики и анимации. Сетевая многосерверная идеология позволяет настроить систему на выезде или в студии под любую творческую задачу и необходимое число рабочих мест.

Система повторов реализует функцию синхронной записи видео, аудио материала и таймкода с произвольного числа источников сигнала на дисковый массив, выделения ключевых моментов события, оперативного составления из выбранного материала последовательностей клипов и их воспроизведения с динамически изменяемой скоростью.

Все эти операции система производит, не прерывая процесса записи всей трансляции. Запись сигнала ведется в компрессированном или некомпрессированном виде, необходимом для получения максимального качества изображения на повторах. Что важно, рабочие места могут подключаться после общей инициализации системы или непосредственно во время работы.

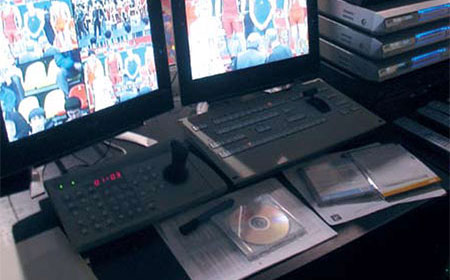

Видеомикшер обеспечивает возможность вести запись сигнала каждой камеры на hdd рекордер и одновременно делать просмотр фрагментов, повторов и выборочную запись на dvd. Контроль камер и мониторинг записи происходит в аппаратной на двух 19» мониторах. Программно-аппаратный комплекс управления видеоэкраном находится здесь же. К нему подключено судейское оборудование, что позволяет выводить необходимую информацию в отдельном окне.

Также в помещении оператора расположена 24-х канальная микшерная консоль и цифровой процессор обработки аудиосигнала. В состав источников входят cd/mp3/md проигрыватели. Тракт звукоусиления состоит из четырех усилителей мощности Bell Audio SCA2MR и SCA4MR с предустановленными контроллерами входного сигнала, в соответствии с типом акустических систем. Для работы в режиме концертных мероприятий в состав системы входят сценические мониторы Bell Audio VPS700M.

Все более эффективным и обоснованным становится применение описанных видеосистем, как в аппаратных, так и в мобильных комплексах. Помимо экономии места, снижения эксплуатационных расходов (по сравнению с ленточными магнитофонами и дисковыми системами) и повышения качества выходного изображения, видеорежиссер или оператор получает в свое распоряжение недоступный ранее набор технических и творческих возможностей при сохранении наглядности в работе и сравнительной простоте в подключении и обслуживании. В конечном итоге от всего этого выигрывает именно зритель.

Реализация проекта — монтаж кабельных трасс, закладных и креплений, собственно монтаж видео- и аудиооборудования и ввод его в эксплуатацию — заняла 4 недели
