Матричные коммутаторы

Матричный коммутатор 16:4 композитного видео и стерео аудио.

С переключением в интервале вертикального кадрового гасящего импульса. Позволяет коммутировать любой вход на один или одновременно на все выходы. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройство имеет множество дополнительных функций. Задержка сигнала аудио позволяет коммутировать аудио независимо от изображения. В памяти можно сохранить шесть предустановок для получения быстрого доступа к часто используемым конфигурациям. Функция TAKE позволяет разместить несколько коммутаций в очереди, а затем активировать их одним нажатием кнопки. В комплект входит новое управляющее программное обеспечение для Windows®. Управление осуществляется кнопками на лицевой панели, по интерфейсам RS-232 и RS-485. Модуль выполнен в прочном и надежном корпусе и размещается в стандартной 19" стойке, занимая высоту 2U. Благодаря полосе пропускания 208 МГц устройство является полностью прозрачным элементом на пути прохождения сигнала.

Матричный коммутатор 16:4 S-video и симметричного аудио.

Любой вход коммутируется на один или одновременно на все выходы. Коммутация происходит в интервале вертикального кадрового гасящего импульса, и при использовании синхронизированных источников переход между ними осуществляется без подрывов. В отличие предыдущих моделей, VS-1604YC имеет функцию задержки аудио сигнала, благодаря чему можно коммутировать аудио сигнал независимо от сигнала видео. Функция TAKE позволяет разместить несколько коммутаций в очереди, а затем активировать их одним нажатием кнопки. В комплект входит программное обеспечение для Windows®. Управление осуществляется кнопками на лицевой панели, по интерфейсам RS-232 и RS-485. Устройство выполнено в надежном и прочном корпусе и может устанавливаться в стандартную 19" стойку.


Матричный коммутатор 16:16 симметричных стерео аудио сигналов.

Он совместим с устройствами, имеющими симметричные и несимметричные входы, что дает возможность работать с обоими типами сигналов. Устройство позволяет коммутировать любой вход на один или одновременно на все выходы. Превосходные технические характеристики позволяют применять VS-1616A практически в любых системах коммутации сигналов аудио. Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК ­дисплеем, и по интерфейсам RS-232 или RS-485. Также возможно ДУ «замыканием контактов». В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). В комплект входит ПО для Windows®. При создании крупных разветвленных систем (например, 96х96) используются проходные гнезда, при этом коммутация осуществляется в режиме «аудио за видео» (если в системе присутствует коммутатор видео). VS-1616A может использоваться в больших матричных системах, включающих коммутаторы цифровых и аналоговых видео­ и сигналов аудио и сигналов управления RS-422.

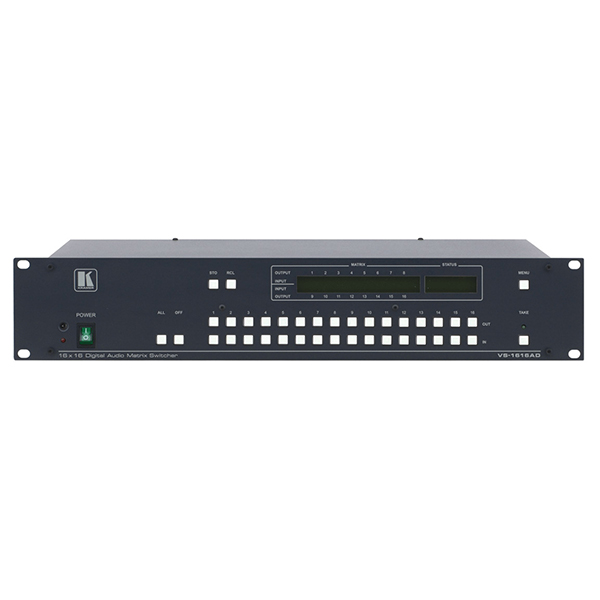

Многоформатный матричный коммутатор 16:16 цифрового аудио.

Не требует дополнительных настроек и позволяет компенсировать потери сигнала в кабелях витой пары 110 Ом. Устройство поддерживает бытовые и профессиональные форматы AES/EBU, S/PDIF, IEC 958 и EIAJ CP340/1201 с частотой дискретизации до 96 кГц. Все входы и выходы имеют трансформаторную развязку. Сигнал передается по витой паре (клеммные модульные разъемы). Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК-­дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ замыканием контактов. В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). В комплект входит ПО для Windows®. При создании крупных разветвленных систем (например, 96:96) используются проходные гнезда, при этом коммутация осуществляется в режиме «аудио за видео» (если в системе присутствует коммутатор видео сигналов). VS-1616AD может использоваться в больших матричных системах, включающих коммутаторы цифровых и аналоговых видео­ и аудио сигналов и сигналов управления RS-422.

Универсальное шасси мультиформатного матричного коммутатора.

В зависимости от установленных модулей размерность может составлять от 2х2 до 16х16 с шагом по 2 входа или 2 выхода, доступны модули DVI-D без поддержки HDCP, DVI-D с поддержкой HDCP. В комплект поставки входит шасси, источник питания, плата управления и плата тестирования, позволяющая контролировать и тестировать каждый вход и выход матричного коммутатора, интерфейсные модули в комплект поставки шасси не входят и приобретаются отдельно.
Основные особенности:

• - 16 входов и 16 выходов DVI-D
• - модульная конструкция обеспечивает возможность создания матриц любого размера от 2х2 до 16х16 с шагом по 2 входа или 2 выхода
• - доступны модули DVI-D без поддержки HDCP, DVI-D с поддержкой HDCP (разъемы DVI-I Single link) и HDMI c поддержкой HDCP (модули могут устанавливаться в любых сочетаниях)
• - встроенный тестовый модуль с отдельным выходом выдает проверочные таблицы в четырех разрешениях, что позволяет проверять прохождение сигнала по тракту
• - варианты управления: кнопки на передней панели, ИК пульт ДУ, интерфейсы RS-232 и Ethernet
• - возможность отключения выходов; блокировка передней панели; память для хранения и быстрого вызова состояний
• - максимальная скорость передачи данных 3,2 Гбит/с
• - использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• - усовершенствованная работа с EDID (Extended Display Identification Data - расширенный набор данных идентификации дисплея): устройство может сохранять в энергонезависимой памяти блок EDID (загружается через интерфейс RS-232), а затем воспроизводить его при отсутствии приемника сигнала, делая подключение к источнику сигнала простым и - надежным; по умолчанию все входы уже загружены данными EDID на предприятии-изготовителе
• - корпус для установки в стойку стандартного размера (высота 4U, монтажные элементы в комплекте)
• - питание ~100-240 В

Многостандартный матричный коммутатор 16:16 видео сигналов SDI.

Коммутирует любой вход на один или одновременно на все выходы. Осуществляет автоматический контроль АЧХ для компенсации потерь при передаче сигнала по коаксиальным кабелям 75 Ом, а также производит перетактирование каждого выхода для получения 16 выходов SDI сигнала с низким уровнем джиттера. Распознавание видеостандарта осуществляется автоматически. Коммутация производится в интервале вертикального кадрового гасящего импульса. Устройство может синхронизироваться как от аналогового, так и от цифрового источника синхросигнала. Также синхронизи­рующим может быть назначен любой входной сигнал. Управление осуществляется при помощи кнопок на передней панели, оснащенной ЖК­-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ замыканием контактов. В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для ОС Windows® 2000/NT. VS-1616SDI способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых видео­ и аудиосигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может осуществлять коммутацию в интервале вертикального кадрового гасящего импульса.

Матричный коммутатор 16:16 композитных видео сигналов.

Позволяет коммутировать любой вход на один или одновременно на все выходы. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. В памяти могут быть сохранены пятнадцать предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Прибор может работать с сигналами других форматов. VS­-1616V настраивается для работы в режиме 8:8 с сигналами S-­video (Y/C), 5:5 с YUV и 4:4 с RGBS. Конструкция коммутатора позволяет легко создавать с его помощью разветвленные коммутационные системы. Например, два модуля образуют систему 16:32. Параллельное соединение нескольких данных приборов позволяет создавать более крупные многоканальные системы. Два VS­-1616V могут функционировать в качестве системы 16:16 для сигналов S­-video. Управление осуществляется кнопками на передней панели либо по интерфейсу RS­-232 (c сенсорного дисплея, персонального компьютера или иных совместимых последовательных контроллеров), при помощи ИК пульта ДУ.

Матричный коммутатор 16:16 композитного видео и балансного аудио.

С переключением в интервале вертикального кадрового гасящего импульса. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Благодаря полосе пропускания сигнала видео, превышающей 90 МГц, устройство является полностью прозрачным элементом и может применяться в любых видеосистемах. Уровень аудио сигнала соответствует вещательному качеству. Задержка сигнала аудио позволяет коммутировать аудио независимо от изображения. Устройство поддерживает режим «аудио за видео». Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ «замыканием контактов».  В памяти могут быть сохранены 60 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для Windows®. VS-162AV  способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых видео­ и аудиосигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может являться источником для запуска коммутации в интервале вертикального кадрового гасящего импульса.

Матричный коммутатор 16:16 композитного видео и балансного аудио.

Переключение в интервале кадрового гасящего импульса при использовании синхронизированных источников гарантирует отсутствие помех.
Основные особенности:

• - полоса пропускания 90 МГц (-3 дБ) при полной нагрузке
• - входы и выходы - разъемы BNC (видеосигнал), съемные клеммные блок и (аудиосигнал)
• - контроль выходных сигналов с использованием встроенного высококачественного 3,5-дюймового ЖК-дисплея и выхода на головные телефоны с возможностью регулировки громкости
• - удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
• - ячейки памяти для хранения и быстрого вызова состояний коммутатора
• - раздельная коммутация видео- и аудиосигнала
• - разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), дистанционным замыканием контактов
• - коммутация в интервале кадрового гасящего импульса с синхронизацией либо по внешнему источнику, либо по входному видеосигналу в соответствии с SMPTE RP-168
• - проходной вход синхросигнала
• - выбираемый режим терминирования линии синхросигнала
• - универсальный источник питания ~100-240 В
• - стандартный корпус высотой 2U для установки в 19-дюймовую стойку

Матричный коммутатор 16:16 композитного видео и небалансного аудио.

Прибор выполняет коммутацию в интервале кадрового гасящего импульса. Ширина полосы пропускания прибора превышает 90 МГц, что гарантирует отсутствие вносимых искажений и дает возможность самых разнообразных его применений. Уровень аудиосигнала соответствует вещательным стандартам. Имеются режимы совместной и раздельной коммутации видео и звука. Коммутатором можно управлять кнопками на передней панели, а также дистанционно через последовательные порты RS-232 и RS-485 (шестнадцатиричными или ASCII-командами), с помощью замыкаемых контактов или с инфракрасного пульта дистанционного управления. Удобный жидкокристаллический дисплей делает управление прибором очень простым, а до 60 наиболее часто используемых состояний ключей можно хранить в памяти и быстро воспроизводить из нее. Число хранимых состояний становится практически неограниченным при использовании компьютера с управляющей программой Kramer для Windows. VS-162AVRCA может применяться в составе системы коммутаторов Kramer для сигналов различных форматов (цифровое и аналоговое видео, цифровой и аналоговый звук). В такой системе все приборы работают в режиме совместной коммутации видео и звука с высочайшей точностью синхронизации. Микропрограмма коммутатора хранится во флэш-памяти и легко обновляется на новые версии, доступные в Интернет. VS-162AVRCA выполнен в металлическом корпусе высотой 2U, устанавливаемом в 19-дюймовую стойку, и имеет сетевой источник питания с автоматическим выбором напряжения 100-240 В.

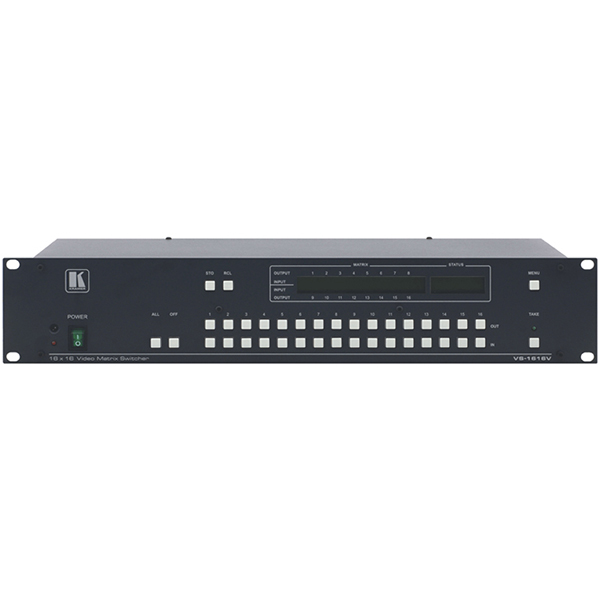

Матричный коммутатор 16:16 композитного видео сигнала.

Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Благодаря полосе пропускания сигнала видео, превышающей 90 МГц, устройство является полностью прозрачным элементом и может применяться в любых видеосистемах. Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ «замыканием контактов». В памяти могут быть сохранены 60 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для Windows. VS-162V способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых сигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может являться источником для запуска коммутации в интервале вертикального кадрового гасящего импульса.

Коммутатор 16:9 сигналов передаваемых по кабелю витой пары.

Матричный коммутатор 4:2 компонентных видеосигналов.

Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройство коммутирует любой из четырех входов на один или одновременно на оба выхода. Управление осуществляется при помощи кнопок на передней панели либо по интерфейсу RS-232 (с сенсорного дисплея, персонального компьютера или иных последовательных контроллеров). В комплект входит ПО для Windows®. Коммутатор предназначен для применения в телевещательных системах. Полоса пропускания сигнала превышает 75 МГц. Входы и выходы - открытого типа.

Матричный коммутатор 32:32 балансного стерео аудиосигнала.

Прибор коммутирует входы на выходы в произвольной комбинации и может выдавать сигнал с любого входа на все выходы одновременно.
Основные особенности:

• - регулировка уровня на каждом входе и выходе
• - может использоваться как самостоятельный прибор или совместно с коммутатором VS-3232V(xl)
• - режим синхронной коммутации видео и звука при подключении к VS-3232(xl)
• - регулировка громкости при пересечении сигналом нулевого уровня, мягкое отключение звука
• - удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
• - ячейки памяти для хранения и быстрого вызова состояний коммутатора
• - возможность блокирования передней панели
• - стандартный корпус высотой 2U для установки в 19-дюймовую стойку (в комплект входят монтажные уголки)

Шасси модульного матричного коммутатора сигналов DVI и HDMI.

Размерность коммутатора может составлять от 4х4 до 32х32 и может изменяется с шагом в 4 порта в зависимости от количества установленных входных и выходных плат. Шасси поставляется с платой портов управления и платой для проверки входных, выходных портов со встроенным генератором тестовых сигналов. В качестве опции шасси может быть оборудовано дублирующим источником питания. Использует технологию Kramer Core, которая позволяет одновременно использовать в составе одного коммутатора входные и выходные платы, осуществляющие передачу и прием данных по коаксиальным, оптоволоконным линиям и по витой паре.
Внимание! Шасси поставляется без входных и выходных плат.
Основные особенности:

• - Максимальная пропускная способность 9,6 Гбит/с (3,2 Гбит/с на канал) в зависимости от установленных плат
• - Совместимость с HDTV
• - Поддержка HDCP (для плат с портами DVI (с HDCP), HDMI и DGKat)
• - Поддержка сигналов HDMI со сжатым аудио
• - Поддержка сигналов DGKat (передача видеосигнала, сигналов управления и связи по витой паре)
• - Поддержка технологии Kramer Equalization & re-Klocking для компенсации АЧХ кабеля и перетактирования; восстанавливает сигнал при передаче по длинным линиям
• - Модульная платформа позволяет легко изменять конфигурацию и размерность коммутатора
• - Позволяет использовать входные, выходные платы с портами DVI (в том числе с поддержкой HDCP), DVI Dual Link, HDMI, портами DGKat и оптическими портами с разъемами LC
• - Усовершенствованная работа с EDID (Extended Display Identification Data - расширенный набор данных идентификации дисплея)
• - Управление с лицевой панели, через интерфейсы RS-232, Ethernet и с помощью прилагаемого ИК пульта ДУ
• - Возможность блокировки лицевой панели
• - Возможность выполнения серии переключений одной кнопкой
• - Работа с предустановками
• - Выполняет генерирование тестового сигнала в 4 разрешениях
• - В качестве опции может быть оборудовано дублирующим источником питания PS-1DN
• - Может быть установлено в 19" монтажную стойку (высота 6U), монтажные крепления в комплекте
